  • 产品名称: 超高压电磁阀
  • 产品型号: ZCPY
  • 产品口径: DN15-DN50
  • 产品压力: 20.0MPA
  • 产品材质: 铸钢、不锈钢
  • 销售电话: 021-31007323
  • 图文传真: 021-33321522
 超高压电磁阀概述:
ZCPY超高压电磁阀在接受电控信号后能自动开启或关闭,实现对管道中的流体介质的通断进行二位式自动控制和远程控制。具有体积小,耐压高,结构紧凑,省电节能等特点。广泛应用于纺织喷湿、消防灭火、航空航天、军工等行业中对高压管道中的气液体等介质进行自动切换及远程控制。


一、 ZCPY超高压电磁阀简介:
 ZCPY超高压电磁阀在接受电控信号后能自动开启或关闭,实现对管道中的流体介质的通断进行二位式自动控制和远程控制。具有体积小,耐压高,结构紧凑,省电节能等特点。广泛应用于纺织喷湿、消防灭火、航空航天、军工等行业中对高压管道中的气液体等介质进行自动切换及远程控制。
 ZCPY超高压电磁阀图
二、 ZCPY超高压电磁阀结构原理:
本阀是由副阀和主阀两大部件构成的先导式二次开阀的电磁阀,是靠副阀的启闭来控制主阀的通断。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。
常闭电磁阀,在断电常位时,副阀口封闭,主阀呈断路,当电讯号进入导阀线圈时,活动铁芯受电磁力作用吸上打开副阀口,主阀阀杯内压力迅速消失,介质压力将主阀杯托上,开启主阀口,工作介质便可流通。但当电讯号消失时,靠主阀弹簧、阀杯自重及介质压力使阀杯下移,严密封主阀口,阀门呈关闭状态。当主阀断电时,电磁力消失,副阀打开,主阀杯内压力迅速消失,介质压力将主阀阀杯托上,开启主阀口,介质流通,阀呈开启状态。

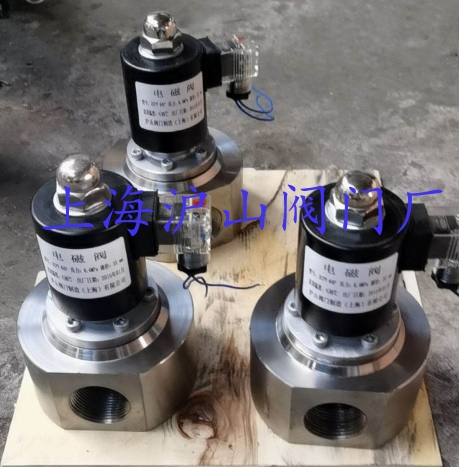

ZCPY超高压电磁阀实物图
三、ZCPY超高压电磁阀主要参数表:
规格型号  ZCPY-15  ZCPY-20  ZCPY-25
工作介质  水、油、无腐蚀性液体
介质温度(℃)  ≤200
公称压力(MPa)  20.0
工作压差(MPa)  2.0~20.0
电源电压  AC220V,DC24V其余规格可作特殊订货
本体材质  铸钢或不锈钢
环境温度  -15~45℃
