减压阀的工作原理和基本性能

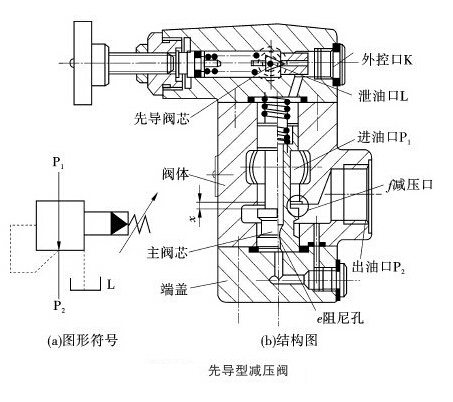

    减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。     压力为P1的压缩空气，由左端输入经进气阀门节流后，压力降为P2输出。P2的大小可由调压弹簧2进行调节。若顺时针旋转调节手柄，调压弹簧被压缩，推动膜片和阀杆下移，进气阀门打开，在输出口有气压输出。同时，输出气压经反馈导管作用在膜片上产生向上的推力。该推力与调压弹簧作用力相平衡时，阀便有稳定的压力输出。
    若输出压力超过调定值，则膜片离开平衡位置而向上变形，使得溢流阀打开，多余的空气经溢流口排入大气。当输出压力降至调定值时，溢流阀关闭，膜片上的受力保持平衡状态。若逆时针放置手柄，调压弹簧放松，作用在膜片上的气压力大于弹簧力，溢流阀打开，输出压力降低直到为零。反馈导管的作用是提高减压阀的稳压精度。另外，能改善减压阀的动态性能，当负载突然改变或变化不定时，反馈导管起着阻尼作用，避免振荡现象发生。
    若输入压力瞬时升高，输出将随之升高，使膜片气室内压力升高，在膜片上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片向上移动，有少部分气流经溢流孔、排气孔排出。在膜片上移的同时，因复位弹簧的作用，使阀芯也向上移动，关小进气阀口，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。
    若输入压力瞬时下降，输出压力也下降、膜片下移，阀芯随之下移，进气阀口开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮。使调节弹簧放松，气体作用在膜片上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口。再旋转旋钮，进气阀芯的顶端与溢流阀座将脱开，膜片气室中的压缩空气便经溢流孔、排气孔排出，使阀处于无输出状态。
