电动蝶阀、气动蝶阀安装图解

   沪山阀门电动蝶阀气动蝶阀适用于多种法兰安装标准，如DIN2501 （PN6/10/16）， ANSI B 16.5Class150，MSS SP44Class150 等标准设计的法兰。请按相应标准定制法兰，具体情况况欢迎垂询。

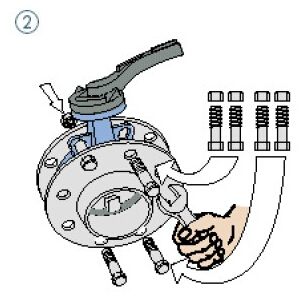

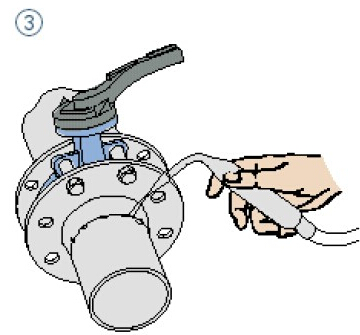

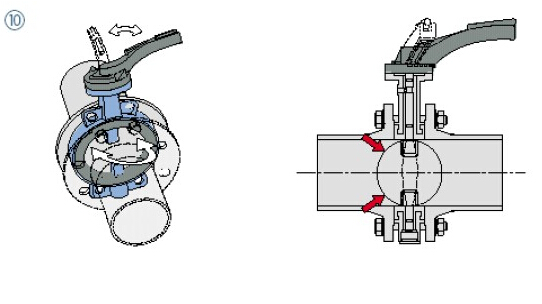

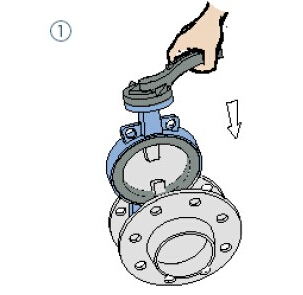

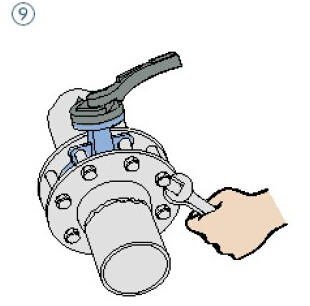

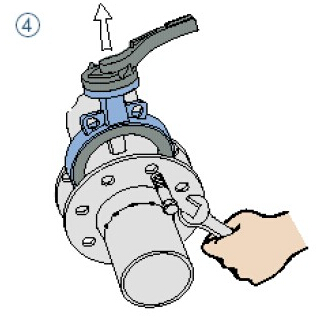

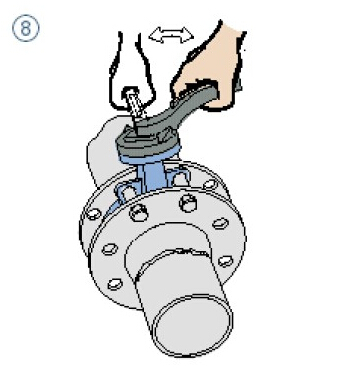

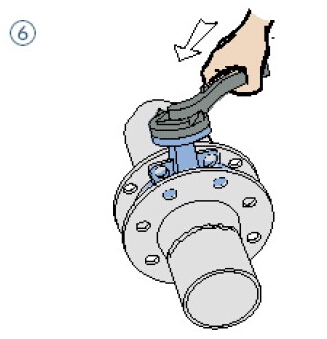

   阀门密封等级为双向气泡级零泄漏，可安装在任何选定位置。蝶阀阀座密封圈还起着法兰密封垫片作用，无须另外附加额外垫片。严禁将装有阀门的法兰直接与管线焊接，阀座密封圈会由于过热或烧烤而损坏。我们推荐的方法为：先用四个法兰螺栓将阀门定位在法兰间，然后通过点焊将法兰与管线固定在一起。然后再卸下阀门，将法兰与管线完全密封焊接在一起。 （1）将阀门放置于预安装的两片法兰之间； （2）按图示将四对螺栓螺母轻轻插入法兰孔，将螺母稍加拧紧以校正法兰面的平面度； （3）将法兰利用点焊固定于管道上； （4）将阀门移出； （5）将法兰完全焊接固定在管道上； （6）待焊口冷却后再安装阀门。保证阀门在法兰中有足够活动空间以防止阀门被损坏，并保证阀板有一定的开度； （7）校正阀门位置并将四对螺栓拧紧， （注意不要拧得过紧） （8）将阀门打开，保证阀板能自由开闭，然后使阀板轻微开启； （9）交叉均衡将所有螺母拧紧； （10）再检查一遍确认阀门能自由开闭，注意：请确认阀板没有碰到管道。
