    H44X(SFCV)型橡胶瓣止回阀介绍

    来源：http://www.hsfamen.com    2015-11-26 09:11:28

    一、H44X(SFCV)型橡胶瓣止回阀介绍：
        H44X(SFCV)型橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底．外层披翟橡胶制成阀瓣开关寿命可达100万次。该阀采用全流面积式设计，具有水头损先小，不易堆积杂物维修简便等特性。   该阀主要适用于给排水系统可安装于水泵出水口处以防止倒流及水锤对泵损害。橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上以防止池水倒流至给水系统中。

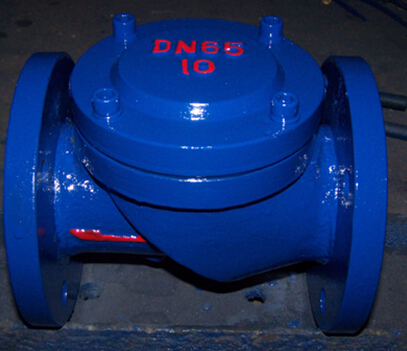

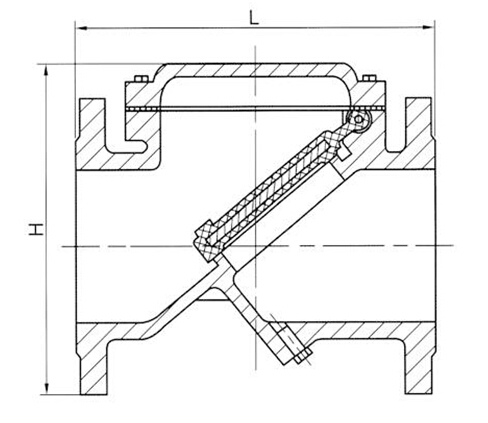

    H44X(SFCV)型橡胶瓣止回阀 H44X(SFCV)型橡胶瓣止回阀结构
    二、H44X(SFCV)型橡胶瓣止回阀主要零件材料：
    零件名称  阀 体  阀 盖  阀 瓣
    材料  铸 铁  铸 铁  钢材+强化尼龙布
    三、H44X(SFCV)型橡胶瓣止回阀主要规格 ：
    型 号  公称压力PN(MPa)  密封试验压力(MPa)  壳体试验压力(MPa)  最高工作压力(MPa)  介质保温
    H44X-10  1.0  1.1  1.5  1.0  0-80℃
    H44X-16  1.6  1.76  2.4  1.6
    四、H44X(SFCV)型橡胶瓣止回阀主要外形尺寸(法兰连接尺寸按GB4216的规定)
    型 号  DN  L  D  D1  dn  n
    H44X-10 16  50  203  165  125  17.5  4
    65  216  185  145  17.5  4
    80  241  200  160  17.5  8
    100  292  220  180  17.5  8
    150  356  285  240  22  8
    200  495  240  295  22  8
    250  622  395  350  22  12
    300  698  445  400  22  12
    350  787  505  460  22  16
    400  914  565  515  22  16
    450  978  615  565  26  20
    500  978  670  620  26  20
    600  1295  780  725  30  20
