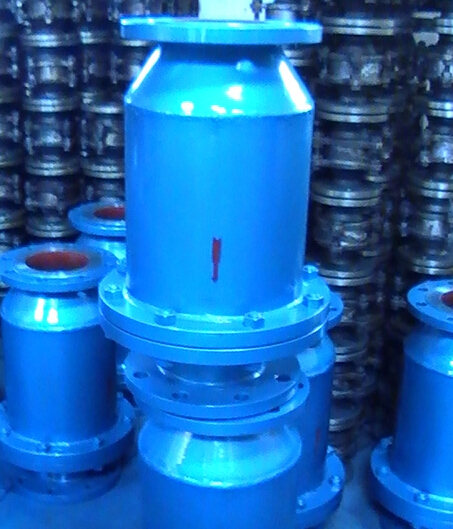

ZHQ-1型砾石管道阻火器介绍

一、ZHQ-1型砾石管道阻火器简介：
   ZHQ-1砾石管道阻火器是充填结构的阻火器，又称防火器，将砾石颗粒充填堆积于阻火器壳体之内，砾石颗粒的高度和直径取决于气体性质和阻止火焰的速度。一般情况下采用颗粒直径在1-6mm范围内。砾石管道阻火器是利用充填圆形颗粒所堆积成的阻火层，圆形颗粒之间的缝隙作为阻火通道，火焰通过后大量的热量被吸收而迫使火焰熄灭。这类防火器的充填颗粒除砾石颗粒外，还可用其他金属颗粒、陶瓷圈、玻璃球等作充填物。
   ZHQ-1砾石管道阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常在输送或排放易燃易爆气体的储罐和管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。我公司综合引进英国、德国等公司的先进技术，配之先进的加工设备和完善的检测装置，生产的防爆波纹阻火器，具有结构紧凑，可靠性高，阻火芯件防爆、防腐、阻火性能强、便于清洗等优点，特别适合于氢气、氧气、液化气等特殊介质。
二、ZHQ-1型砾石管道阻火器结构特点：
1、结构合理、重量轻、耐腐蚀。
2、易检修、安装方便。
3、阻火器芯子采用砾石材料，耐腐蚀，易于清洗。
三、ZHQ-1型砾石管道阻火器性能：
1、防爆性能合格，连续13次阻爆性能试验，每次都能阻火。
2、耐烧性能合格，能防毒、防腐。
3、壳体水压试验合格。
4、阻爆性能：ⅡB级。
四、ZHQ-1型砾石管道阻火器技术参数：

结构形式	普通型	阻爆燃型	阻爆轰型
最大试验安全间隙mm	MESG≥0.9	0.5＜MESG＜0.9	MESG≤0.5
阻火级别	II A	II B	II C
使用场所	储罐、管端放空	放空管、燃气管道	爆轰管道

五、ZHQ-1型砾石管道阻火器材质：

阀体

碳钢、不锈钢

阻火层

不锈钢

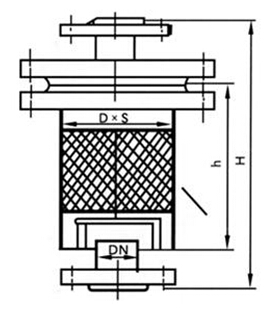

六、ZHQ-1型砾石管道阻火器外形尺寸：

公称直径 DN(mm)	结构尺寸
	D×S	H	h
15	57×3.5	320	180
20	57×3.5	320	185
25	89×4	320	240
32	89×4	320	240
40	108×4	405	285
50	133×4.5	405	285
65	159×5	453	316
80	159×5	487	350
100	190×5	501	380
125	219×7	555	415
150	275×7	620	440
200	325×10	695	510
250	426×10	750	530
