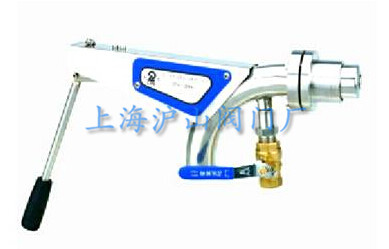

MPSV-2000型手动浆料取样阀详细介绍

一、MPSV-2000型手动浆料取样阀概述：
   MPSV-2000型手动浆料取样阀是制浆造纸生产过程中，为了化验浆料的浓度、叩解度而进行取样的一种装置。它能满足工厂在实施ISO9000质量保证体系的过程控制中，准确无误地采集具有代表性浆料，而不依赖于操作人员的熟练程度与操作方式，为化验室的化验数据的准确性，提供了先决条件。同时也是用户对各种旋转式浓度变送器，刀式浓度变送器进行精确的标定时，所不可缺少的，必备的取样阀。对这些浓度变送器进行精确标定，将使变送器的精度提高，误差减小，使DCS系统、QCS系统发挥其最高效能。MPSV-2000型取样阀除可以在造纸工业中应用之外，还可以使用在石化、制糖、啤酒、食品等行业中，对有悬浮液体的介质中，进行准确采样。 二、MPSV-2000型手动浆料取样阀，具有如下特点：
1、结构独特、操作方便、安全可靠、牢固耐用。
2、采用插入式取样，每次都能重复地进入到固定位置，准确无误地采集出介质在管道中的实际浓度的浆料。
3、安装方便，取样阀上的法兰套筒直接焊接在工艺管道上。 维护量极少。
三、MPSV-2000型手动浆料取样阀技术参数与材质：
1、浆料浓度取样范围：0-6%
2、最大工作压力：1.6MPa
3、使用温度：0-90℃
4、材质：除密封件与手柄外套之外的所有部件的材质，为1Cr18Ni9Ti不锈钢，对材质有其它要求作为特殊订货。
四、MPSV-2000型手动浆料取样阀工作原理与操作方式：

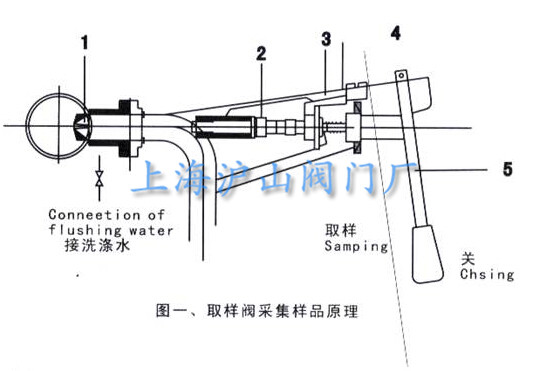

　众所周知，造纸的浆料是液体与固体的混合物，当它通过工艺管道时，由于浆料与管壁的摩擦作用，使其浆料在管壁周围上的浓度与管道中实际的浆料浓度有些不一致，如果直接在管壁上用普通阀门开口取样，在取样过程中，浆料内的部分水分将被阻挡，使之采集到样品，不能真实地反映出实际浓度的大小，因此经常在同一管道位置，连续取样几次，就有几个不同化验结果的数据。MPSV-2000型手动浆料取样阀彻底地解决了在取样过程中对样品的采集误差。它是利用取样阀插入到工艺管道中对物料进行直接采集，以保证取样的真实性。其取样过程如图一所示。 取样阀的操作方法如下：
1、在不进行采集时，取样阀是处于关闭状态，此时是通过返回弹簧（图中—4）取样头拉紧，使之阀门处于全关状。
2、取样时，把杆臂（5）向前推移，连琐销脱钩，取样头的塞子被完全打开，开始进行取样。
3、取样结束，把杆臂（5）向后拉移，返回弹簧（4）又将塞子拉紧，关闭取样阀。
4、取样结束之后，再打开清洗水管，冲洗取样阀中的残留浆料，以保证下次取样时的准确性。
五、MPSV-2000型手动浆料取样阀安装：
1、MPSV-2000型手动取样阀安装在不小于Ф80㎜的工艺管道上。
2、在工艺管道上开一个Ф48㎜的取样孔，把取样阀的法兰套筒直接焊接在工艺管道上。

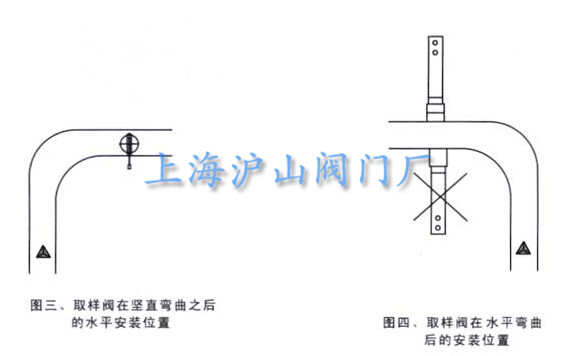

3、图二为最常用的一种安装方式，即在浆泵出口处安装一个取样阀，对浆料进行取样。图中列出了有关安装位置与尺寸。 4、图三为工艺管道在竖直弯曲之后的水平安装位置（部份图）示意图；图四为取样阀在水平弯曲后的安装位置。 5、图四为工艺管道水平弯曲后的安装位置（俯视图）示意图。
6、图五为焊接套筒法兰的螺栓的位置。 7、图六为清洗水管的连接尺寸1/2。
