DYQ340F上装偏心半球阀介绍

一、DYQ340F上装偏心半球阀简介：
    DYQ340F上装偏心半球阀是传统球阀富有灵性变化的结晶，它是将金属球冠固定在偏心球体上，通过偏心曲轴的90度旋转，实现阀门的启闭，与金属球冠密封面接触的金属阀座在轴向和径向浮动，以补偿球冠与阀座的配闸阀。简单可靠的结构及有效的密封方式使它不但可以具有优势地替代闸阀，而且可适用于不可使用的系统中。可以推广应用于石油、化工、电力和冶金等行业，其核心技术属国内首创，它设计独特、结构新颖。DYQ340F上装偏心半球阀采用偏心结构原理，通过传动机构达到闸紧、调节、关闭的目的。双偏心结构球阀在开启时球体藏于阀腔内，流通载面大，关闭时阀芯球面沿阀座渐进，具有剪切功能，有效地切除结垢障碍，实现可靠密封。适用于污水处理、纸浆、氧化铝、城市采暖供热、油品、天然气、液态固态两相混或容易化学结晶的介质等要求严禁的场合。
二、DYQ340F上装偏心半球阀工作原理：
    DYQ340F上装偏心半球阀采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。
三、DYQ340F上装偏心半球阀产品特点：
1、密封严密、输送有害气体可达零泄露。
2、它对两相混流易结垢固体析出的混流输送特别有效。
3、调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端。
4、半球及阀座作相应堆焊经特殊的处理，防腐、耐磨、高强度等各种类型，满足不同场合需求。
5、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。
6、流通截面大，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。
四、DYQ340F上装偏心半球阀实拍图：
五、DYQ340F上装偏心半球阀主要性能参数：

公称压力		0.6	1.0	1.6	2.0	2.5	4.0	5.0	6.4	10
壳体试验压力		0.9	1.5	2.4	3.0	3.8	6.0	7.5	9.6	15
高压密封试验		0.66	1.1	1.8	2.2	2.8	4.4	5.5	7.1	11
适用介质及温度℃	DYQ40型	水、蒸汽、纸浆等溶液,t≤180℃
	DYQ40型	天然气、煤气、液化气、原油、重油 ,t ≤425℃
	DYQ40型	溶液、矿浆、氧化铝粉、煤粉、煤灰、含尘气体、废渣等 ，t ≤300℃

六、DYQ340F上装偏心半球阀零部件材料：

零件名称	DYQ40型	DYQ40型	DYQ40型
阀体	碳钢WCB/不锈钢CF8	碳钢WCB/不锈钢CF8	碳钢WCB/不锈钢CF8
阀杆	2Cr13/304	2Cr13/304	2Cr13/304
阀芯密封副	WCB/CF8+Cr	WCB/CF8+硬化合金钢	特种硬化合金钢质、JK117/17Co合金
阀座密封副	PTFE/Molon	WCB/CF8+硬化合金钢	特种硬化合金钢质 、JK117/17Co合金

说明：1、本产品法兰连接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5规定的突面法兰；2、结构长度参照GB 12221-2005，ASNE B16.10的规定；3、制造和验收技术条件参照GB12237-89，API 6D；4、压力试验按JB/T9092-1999，GB/T13927-92，AP1598的要求。
七、DYQ340F上装偏心半球阀外形尺寸：

公称压力PN	公称通径DN（mm）	尺寸（mm）
		L	D	K	d	b	z-d0	Hw	Hd
1.0MPa	100	229	220	180	156	22	8-φ18	330	380
	125	254	210	210	184	22	8-φ18	345	405
	150	267	240	240	211	24	8-φ22	370	440
	200	292	295	295	266	24	8-φ22	405	470
	250	330	350	350	319	26	12-φ22	480	540
	300	403	400	400	370	26	12-φ22	520	580
	350	430	460	460	429	26	16-φ22	570	630
	400	530	515	515	480	26	16-φ26	630	710
	450	580	565	565	530	28	20-φ26	690	770
	500	660	620	620	582	28	20-φ26	740	820
	600	840	725	725	682	34	20-φ30	840	940
	700	900	840	840	794	34	24-φ30	960	1040
	800	1000	950	950	901	36	24-φ33	1080	1180
	900	1100	1050	1050	1001	38	28-φ33	1190	1280
	1000	1200	1160	1160	1112	38	28-φ36	1310	1420
	1200	1300	1380	1380	1328	44	32-φ39	1420	1530
	1400	1500	1590	1590	1530	48	36-φ42	1540	1650
1.6MPa	100	229	180	180	156	22	8-φ18	330	380
	125	254	210	210	184	22	8-φ18	345	405
	150	267	240	240	211	24	8-φ22	370	440
	200	292	295	295	266	24	12-φ22	405	470
	250	330	355	355	319	26	12-φ26	480	540
	300	403	410	410	370	28	12-φ26	520	580
	350	430	470	470	429	30	16-φ26	570	630
	400	530	525	525	480	32	16-φ30	630	710
	450	580	650	585	548	40	20-φ30	690	770
	500	660	770	650	609	44	20-φ33	740	820
	600	840	840	770	720	54	20-φ36	840	940
	700	900	950	840	794	40	24-φ36	960	1040
	800	1000	1050	950	901	42	24-φ39	1080	1180
	900	1100	1125	1050	1001	44	28-φ39	1190	1280
	1000	1200	1255	1170	1112	46	28-φ42	1310	1420
	1200	1300	1485	1390	1328	52	32-φ48	1420	1530
	1400	1500	1590	1590	1530	58	36-φ48	1540	1650

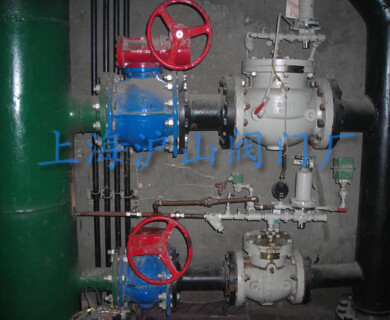

八、DYQ340F上装偏心半球阀安装实例：
