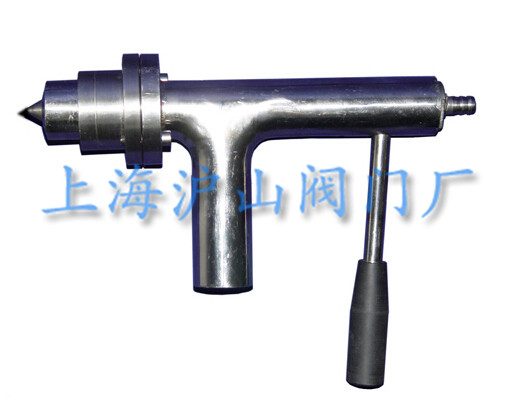

VYC-11型手动浆料取样阀

一、VYC-11型手动浆料取样阀概述：
    VYC-11型手动浆料取样阀，用于准确无误地采集浆管中实际浓度的浆料，避免了不正确的取样方法带来的误差，是准确标定各种纸浆浓度变送器的必不可少的工具。VYC-11型手动浆料取样阀与进口同类产品相比，具有以下优点： 1、阀门开度可调，因此不论粗细长短纤维以及带黑液的纸浆都可使用，即在相同压力条件下具有更宽的浓度使用范围；
2、取样后冲洗彻底，长期使用不致堵塞；
3、关断可靠无滴漏；
4、 拆装容易，维修方便。
二、VYC-11型手动浆料取样阀 技术参数与材质：
VYC-11型手动浆料取样阀的零件，除少数不宜用不锈钢制作的零件（如密封件）外，均为1Cr18Ni9Ti不锈钢制成。浆料浓度取样范围为0%--8%，最大工作压力为1.6Mpa，使用介质温度为0℃--90℃。 三、 VYC-11型手动浆料取样阀插图说明：

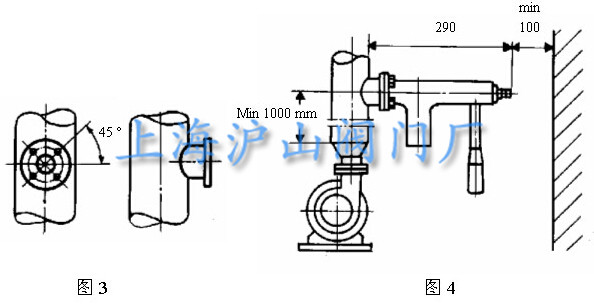

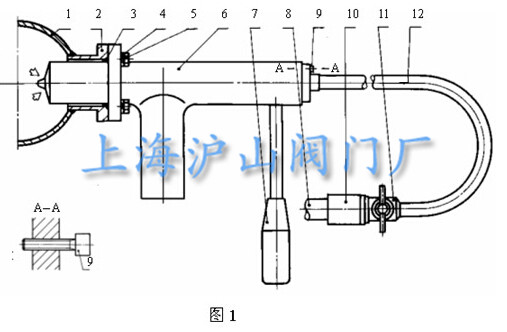

   结构与安装参见图1、图3和图4；阀门开度的调节参见图1和图2。 四、 VYC-11型手动浆料取样阀开度的调节：
   对于通常的应用，出厂前阀门开度已调好，用户无需调节。对于管压偏低或纤维粗长，出浆困难时，阀门开度则需作必要调整，调整方法如下：调节件9，向里旋入，开度变小，向外旋出，开度变大。
五、 VYC-11型手动浆料取样阀的操作方法：
1、不取样时，取样阀处于关闭状态，操作手柄7与出浆管平行，垂直向下；
2、 取样时（参见图2）将手柄逆时针推动，直至遇到阻挡立即停止，此时阀门打开，浆料流出；
3、取样后，将手柄顺时针旋转拉回原处，阀门关闭；
4、打开水阀11（参见图1）冲洗干净后，立即关闭阀11。
六、VYC-11型手动浆料取样阀安装：
   VYC-11型手动取样阀安装在不小于 80mm的工艺管道上。在管道上开 48的孔，按图1、图3所示将安装座件2焊好，按图4将取浆阀装上安装座。
