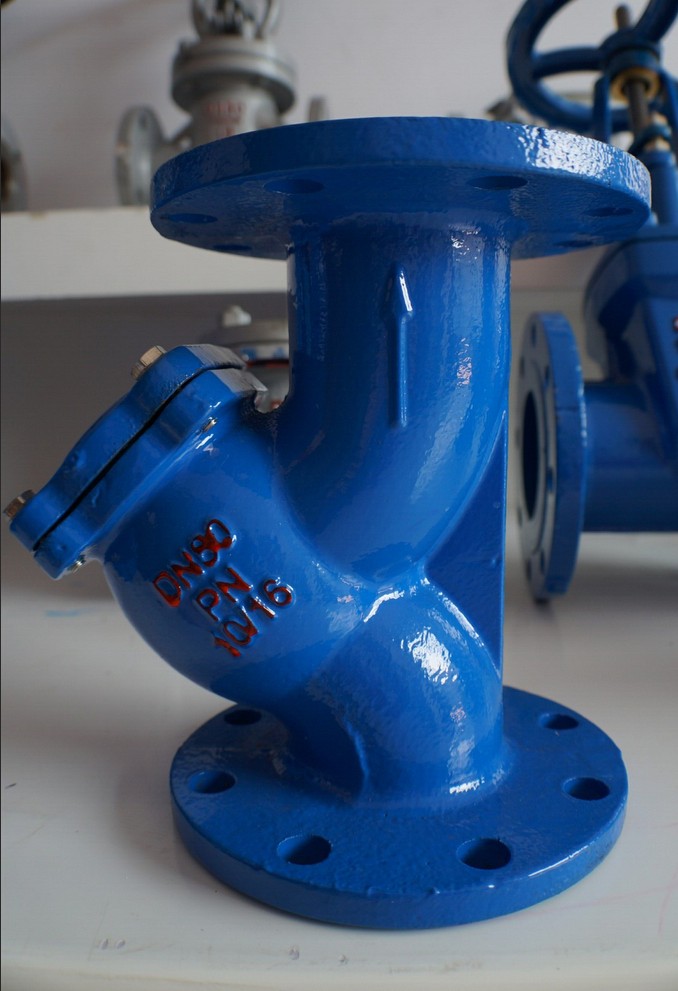

SY4P法兰Y型过滤器

一、SY4P法兰Y型过滤器特点：
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点：拉伸长度。最大位置可移伸100mm。有利于安装方便。提高工作效率。
二、SY4P法兰Y型过滤器主要零件部件材料表

序号	零件名称	材料
1	阀体	碳钢、不锈钢
2	滤芯网	不锈钢
3	垫片	金属石墨
4	滤网盖	碳钢、不锈钢

三、SY4P法兰Y型过滤器技术参数表：

型号	公称通径DN	连接方式	公称压力MPa	最高允许温度(℃)	外形尺寸 (mm)
					L	H1	H2
SY4P	15—20	Flange法兰	1.6—4.0	425	160 150	53 58	70 95
SY4P	32	Flange法兰	1.6—4.0	425	1 80	73	120
SY4P	40	Flange法兰	1.6—4.0	425	200	75	1 35
SY4P	50	Flange法兰	1.6—4.0	425	230	80	1 65
SY4P	65	Flange法兰	1.6—4.0	425	270	93	1 80
SY4P	80	Flange法兰	1.6—4.0	425	290	1 00	1 89
SY4P	100	Flange法兰	1.6—4.0	425	310	1 1 0	235
SY4P	125	Flange法兰	1.6—4.0	425	400	125	280
SY4P	1 50	Flange法兰	1.6—4.0	425	430	143	345
SY4P	200	Flange法兰	1.6—4.0	425	500	170	410
SY4P	250	Flange法兰	1.6—4.0	425	590	203	610
SY4P	300	Flange法兰	1.6—4.0	425	650	230	690
SY4P	350	Flange法兰	1.6—4.0	425	700	255	780
