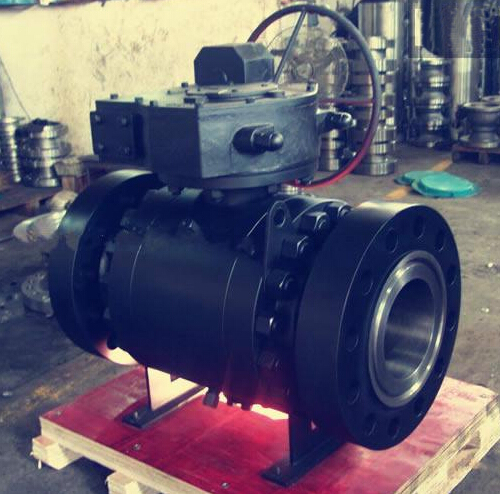

KQ41F抗硫球阀

一、KQ41F抗硫球阀简介：
   KQ41F抗硫球阀是为满足在硫化环境下的抗硫化就力裂化的要求需求新研制的一款产品，KQ41F抗硫球阀从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。KQ41F抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性 能好，适用压力与温度范围广，并且可以根据客户需求配备电动、气动、液动驱动，KQ41F抗硫球阀在石油、化工行业应用广泛。
二、KQ41F抗硫球阀技术参数：

公称通径	50-400
公称压力	2.5-10Mpa
适用温度	－196℃-300℃
驱动方式	电动、气动、液动

三、KQ41F抗硫球阀特点：
1、流体阻力小、开启迅速
2、结构简单、体积小、便宜于维修
3、密封性能好，可以根据要求定制密封
4、不受安装方向的限制，介质的流向可任意
四、KQ41F抗硫球阀性能规范：

公称压力PN(MPa)	试验压力(MPa)			压力级	试验压力(MPa)
	壳体	高压液密封	低压气密封		壳体	高压液密封	低压气密封
2.5	3.75	2.75	0.6	CLASS150	2.94	2.16	0.6
4.0	6.0	4.4		CLASS300	7.76	5.62
6.4	9.6	7		CLASS600	15.3	11.23
10.0	15	11		CLASS900	23	16.85

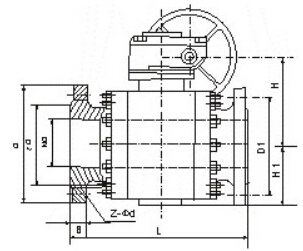

五、KQ41F抗硫球阀规格尺寸：

压力	通径DN	d1	L	Lo	D	D1	D2	H	H1	B	z-Φd
1.6MPa	50	50	216	400	160	125	100	153	139	16	4-18
	80	80	283	600	200	160	135	195	178	20	8-18
	100	100	305	850	220	180	155	213	191	20	8-18
	150	150	394	-	285	240	210	535	184	24	8-23
	200	200	457	-	340	295	262	504	221	26	12-23
	250	250	533	-	405	355	320	608	258	30	12-25
	300	300	610	-	460	410	372	647	282	30	12-25
	350	350	686	-	520	470	435	813	352	34	16-25
	400	400	762	-	580	525	485	882	417	36	16-30
2.5MPa	50	50	216	400	165	125	100	153	139	20	4-18
	80	80	283	600	200	160	135	195	178	22	8-18
	100	100	305	850	230	190	160	213	191	24	8-23
	150	150	403	-	300	250	218	525	184	30	8-25
	200	200	502	-	360	310	278	564	221	34	12-25
	250	250	568	-	425	370	332	729	268	36	12-30
	300	300	648	-	485	430	390	774	298	40	16-30
	350	350	762	-	555	490	448	813	352	44	16-34
	400	400	838	-	620	550	505	931	417	48	16-34
