FL641F气动带手动放料阀
一、气动带手动放料阀产品介绍:
1、耐腐蚀性
1)气动放料阀使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的最低用温度为-290C,最高温度为425℃。)
2)气动放料阀使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质的最低使用温度为-1000C,最高使用温度为2320C。)
3)气动放料阀严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃浓度>30%)。
2、不锈钢的一般工作温度:≤150℃。
3、压力范围:0.6~2.5MPa。
4、通径范围:25~250mm。
二、气动带手动放料阀工作原理:
1、动带手动放料阀轻松转动手轮,将切换手柄推移到(分)指示牌,即可进行气动操作。
2、当气源进入电磁阀后,电磁阀自动开戾上(或下)输气口,电磁阀接通电源时,阀门自动开启,断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。
3、当气源进入气缸上部时,将活塞推向下部,即关闭阀门。
4、当气源进入气缸下部时,将活塞推向上部,即开启阀门。
5、连续作业时,按上述作往返动力。

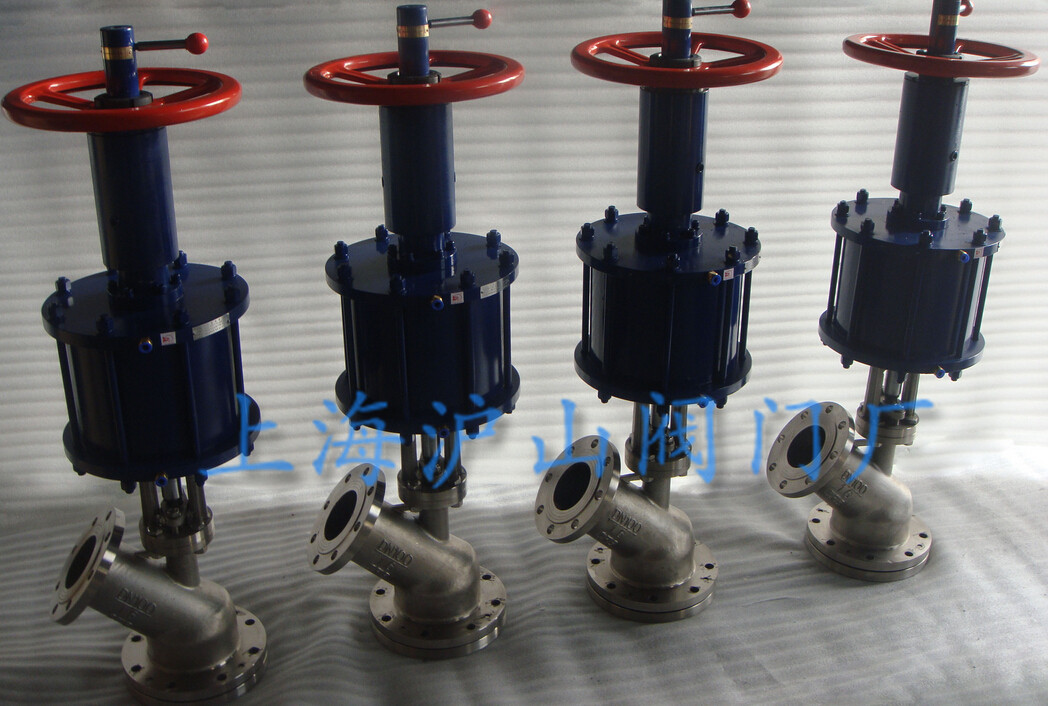

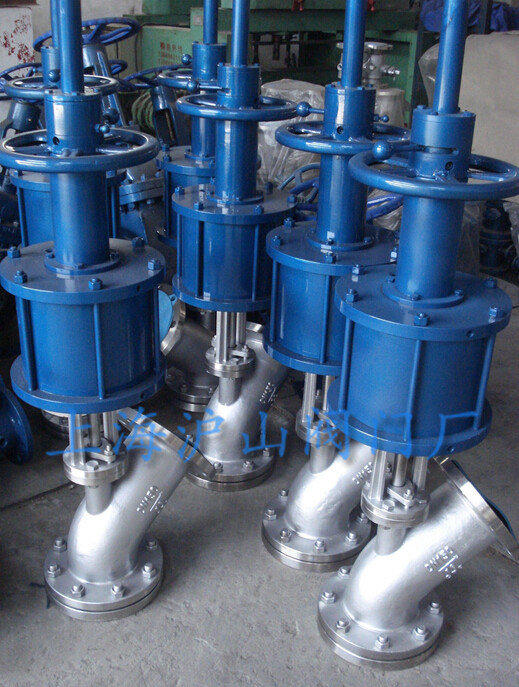

三、气动带手动放料阀产品实拍:
四、气动带手动放料阀主要技术参数:
压力 |
工作温度 |
适用介质 |
公称压力 |
1.6 |
上密封试验 |
≤175℃ |
水、颗粒、油品等 |
壳体试验 |
2.4 |
高压密封试验 |
五、气动带手动放料阀主要零件材料:
阀体 |
阀瓣、密封圈、阀杆 |
螺母 |
壳体试验 |
不锈钢 |
铜 |
六、气动带手动放料阀主要外形尺寸(法兰尺寸按JB79PN1.6MPa):
口径 |
上展式 |
下展式 |
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
七、气动带手动放料阀安装注意事项:
1、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2、安装在保温管道上的各类手动阀门,手柄均不得向下。
