CDZ蓄能器充氮车/充氮小车/蓄能器充氮装置
一、CDZ-Y1型充氮车概述:
CDZ-Y1型充氮车适用于NXQ系列液压皮囊式蓄能器、液压活塞式蓄能器、液压隔膜式蓄能器(包括进口蓄能器)及其它高压容器充装、增压氮气的专用增压装置,其最高增压氮气压力为42MPa。
二、 CDZ-Y1型充氮车工作原理:
通常氮气瓶直接给蓄能气充氮时,其最高充气(氮)压力为13.5MPa,如果蓄能器内所需预充氮气压力超过13.5MPa时,用直接充气法就无法达到蓄能器的充气要求,本企业制造的CDZ型充氮车就能满足高压蓄能器充装高压氮气的要求,(目前最高充氮压力为42MPa)
本型充氮车由液压装置、气路装置和电路装置等组成,当压力流体通过换向阀进入增压器时,推动活塞作向上(下)运动,使进入到上(下)增压器的氮气增压,且经单向阀充入蓄能器(或高压容器)内,活塞如此上下往复运动,使氮气增压到所需要的工作压力(42MPa以内)。
三、 CDZ-Y1型充氮车型号说明:
①名称代号:充氮车;
②压力等级:25、35、42MPa
③换向方式:液控先导式。

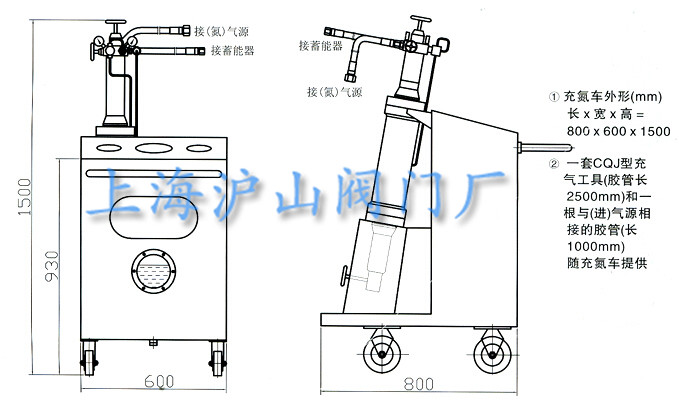

四、 CDZ-Y1型充氮车外形尺寸:

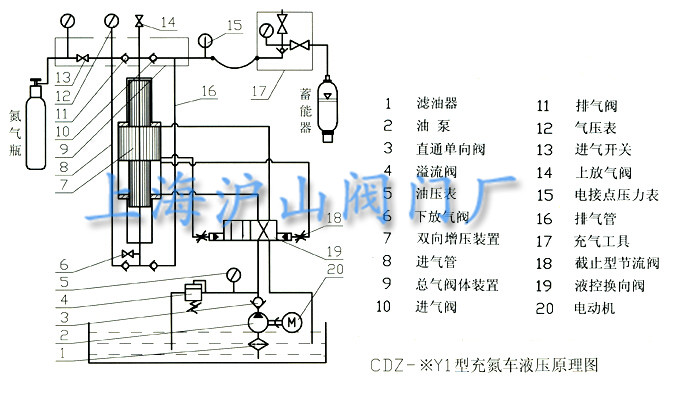

五、CDZ-Y1型充氮车结构原理:
型号
(Model) |
输入压力(MPa) |
最高输入压力(MPa) |
油泵 |
增压器 |
重量(kg) |
压力(MPa) |
流量(L) |
增压比 |
增压次数 次/min |
CDZ-25Y1 |
3~13.5 |
25 |
7 |
16 |
1:6 |
8 |
285 |
CDZ-35Y1 |
3~13.5 |
35 |
7 |
16 |
1:6 |
8 |
285 |
CDZ-42Y1 |
3~13.5 |
42 |
7 |
16 |
1:6 |
7 |
285 |
六、 CDZ-Y1型充氮车注意事项:
1、充氮车只许对氮气增压,严禁使用氧气或其它可燃烧性,腐蚀性等气体。
2、应定期检查充氮车上的压力表。
3、禁止使用已老化的高压胶管。
4、使用前请仔细阅读使用说明书。
