新型、老型复合式排气阀比较

一、复合式排气阀概述：
1、复合式排气阀用于管路上的最高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道出水容量达不到要求，其次，管道运转时出现停电、停泵管道会出现负压力，而会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。
2、以下对几款复合式排气阀的结构、种类和安装应用等方面进行了分析。包括老型、新型、污水型复合式排气阀，及管道存气位置和排气阀安装位置。水厂由高程水源埋地管引水，水厂送水泵出口及送 配水管线，为提高供水效率，防止管线因负压造成破坏，应装设复合式排气阀。
二、复合式排气阀与普通排气阀的性能比较：
   普通排气阀主要由浮球直接密封，排气面积大，排气量也大。当液体 进入阀体后，液面上升，在浮力的作用下浮球随之上 升，关闭主阀。一旦浮球被推起，只要管道内仍有压力，即使再有气体产生，浮球也不会落下，因此无法二 次排除管道内聚集的气体。
1、老型复合式排气阀：
  老型复合式排气阀具有大排量排气和微排量排气功能，老型复合式排气阀是比较合理的排气阀。老型复合式排气阀完全依靠液体的浮力作用启闭阀门，不受高速气流的影响，但它仍然存在结构弊端。既然是杠杆就 必然加大阀体的体积，阀瓣关闭行程短，排气面积极小。多连杆机构的排气阀，但仍然不能解决阀 瓣关闭行程短这个缺陷，大口径排气阀显得尤为突出。因此老型复合式排气阀多用于小口径的排气阀设计， 而且成本较高。

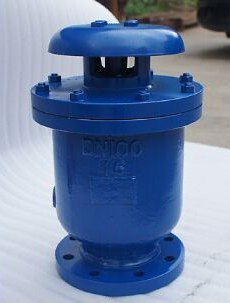

2、新型复合式排气阀：
  新型复合式排气阀是排气量大、吸气性能好、大量排气时，浮球抗吸起压力高、水密封压力适用范围广的排气阀。 阀瓣所受的合力依然向下，当液面上升，通过浮力推动浮球和阀瓣上升，主阀关闭。当管道内聚集的气体 进入排气阀时，浮球下落，打开微量排气阀，排出气体，该阀反应灵敏。
3、污水复合式排气阀：
   污水复合式排气阀原理与其他排气阀一样，只是结构略作改动，杠杆机构稍有改进,这样把浮球控制在下部，使污物只 能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。
三、复合式排气阀典型安装：
