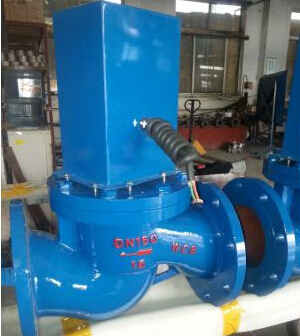

ZCM-S带手动煤气电磁阀结构及原理介绍

ZCM-S带手动煤气电磁阀结构及原理介绍：
1、本电磁阀为直动式，广泛用于城市煤气、天然气等易燃气体管路。该阀结构简单、安全性好、使用寿命长等特点。
2、结构：由阀板、阀杆、动磁芯、弹簧与活动接头 组成，采用橡胶密封。大多于低压或燃气管路，根据要求可加装手动开关，即当无电源时也能通过手动装置开启与关闭，也可以加装信号反馈。手动开关安装在阀的底部，由涡轮、轴杆组成，通过上下移动来开启与关闭阀板。 3、工作原理：煤气电磁阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。 根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。 电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。
4、电磁阀参数： 工作介质：煤气、天然气、液化气等易燃气体。 介质温度：≤60度 工作压差：0-0.05mpa 电源电压：AC220V其余规格可特殊定制 使用寿命：按JB/T7352-94规定。
