高压电磁阀结构特性及工作原理

一、高压电磁阀概述：
  高压电磁阀分直动式和先导式两种结构原理，密封结构多为活塞式(碟性活塞结构)，轻巧灵活，阀内的导向装置使活塞上下运动不偏离中心，有效避免了活塞卡在阀腔内的缺点．抢先设计的三维密封结构可灵活选配不同的密封材料，阀门可达零透露．高压电磁阀有黄铜高压电磁阀和不锈钢高压电磁阀。

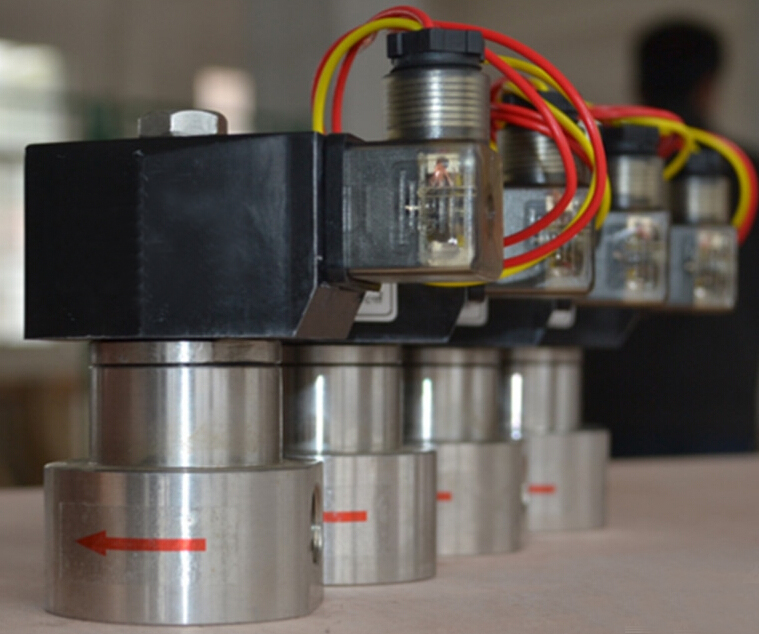

不锈钢高压电磁阀	黄铜高压电磁阀

二、高压电磁阀安装留意事项：
1、安装前应参阅该产品的运用说明书,能否契合你的运用恳求。
2、管路运用之前应冲洗干净,介质不清洁的应安装过滤器,以防止杂质障碍电磁阀的正常工作。
3、长时间停用后的电磁阀,应排清凝结物前便当运用;拆洗时各零件要按次第放好再恢恢复状装好。
4、电磁阀普通是单向工作的,不能反装,阀上箭头是管路流体的运动方向,必需坚持分歧。
5、电磁阀在结冰场所重新工作时应加热处置,或设置保温措施。
6、电磁阀安装普通阀体水平,线圈垂直向上,有部分产品可以恣意安装,但在条件允许时最好垂直,以增长运用寿命。
7、电磁线圈引出线(接插件)衔接好后,应确认能否坚固,联接电器元件触点不应颤抖,松动将惹起电磁阀不工作。连续要消费工作的电磁阀,最好采用旁路,便于检修,不影响消费。
三、高压电磁阀结构特性：
1、先导活塞式，空军、海军配套产品
2、设计紧凑，精巧美观 温升低，无噪音，零透露
3、动作响应疾速，高频率 德国工艺，出口系列，质量可靠
4、如介质含有杂质，阀前必需装过滤器(滤网大于等于80目/厘米2)；且无凝固或晶表现象。
四、高压电磁阀工作原理：
1、常闭：当线圈通电时，先导阀芯吸合，先导孔翻开，阀上腔卸压，活塞靠下腔介质压力推进，电磁阀翻开；当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
2、常开：当线圈通电时，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。当线圈断电时，先导阀芯靠弹簧复位，先导孔翻开，阀上腔卸压，活塞靠下腔介质压力推进，电磁阀翻开。
