    H71对夹升降式和H41法兰升降式止回阀性能比较

    来源:http://www.hsfamen.com    2015-12-16 10:12:18

    H71对夹升降式止回阀和H41法兰升降式止回阀性能比较:

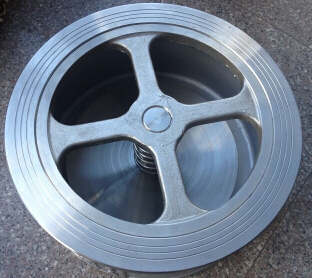

    H71H对夹升降式止回阀 H41W不锈钢升降式止回阀实拍图
    H71型对夹升降式止回阀  H41型法兰升降式止回阀

    结构形式  H71型对夹升降式止回阀  H41型法兰升降式止回阀
    水锤压女  很小、阀瓣行程短、阀瓣轻巧、且有弹簧辅助关闭、关阀速度很快  水、阀瓣行程短,但无弹簧辅助关闭
    尺寸和重量  结构长度很短、体积很小、重量很径、为阀门的安装、搬运、存放及管道的布置带来很大的便利,关能大量节约材料、降低造价  结构长度很长,体积较大、重量很重
    H71型的结构长度只有H41型的1/4~1/8,H71型的重量只有H41型1/7~1/20
    流体阻力  较大、流体阻力系数为6.4~2.8 很体阻力系数为12~6
    安装  可水平安装或垂直安装,重量很轻,安装容易  只能水平安装,口径较大的阀门重量,较难安装
    开启压力  很小、阀瓣在很小的压差下就能完全打开  较小、阀瓣重量较大,需要一定的压差才能半阀瓣完全打开
    可靠性  阀门为整体结构,简单紧凑,阀门关闭时冲击为小,水锤压力很小,阀门寿命长,可靠性高  可靠性较高,但阀门由阀体与阀盖两本构成,多了一个潜在的泄漏点

  •
