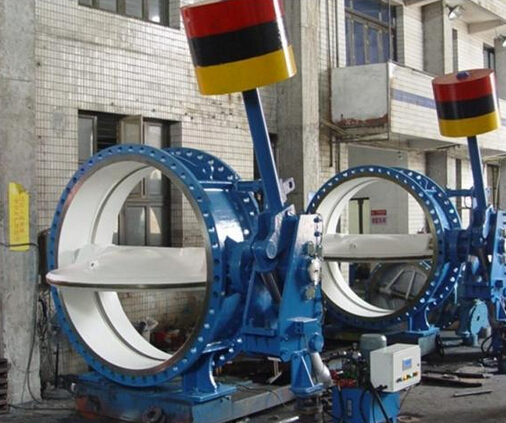

重锤保压蝶阀工作原理

重锤保压蝶阀工作原理：
1、重锤保压蝶阀开阀时，电磁阀换向，油泵启动，液压油经流量控制阀、高压胶管进入油缸，推动活塞，带动与之相连的杠杆举起重锤开阀。开阀到位后自动保压系统启动；电机继续给保压蓄能器充压。压力达高压力设定点后，油泵停机。旋转流量控制阀手轮可以调整开阀时间，调整范围为10~90秒。系统泄漏，压力降至低压力设定点，油泵电机自动启动，达高压力设定值后停机。 2、重锤保压蝶阀关阀时，电磁阀换向，油缸内压力油经快、慢关节流阀、高压胶管、电磁阀回到油箱，重锤落下，连杆带动蝶板旋转关阀，迅速切断前约70%行程的大部分水流；后30%行程则缓慢关闭。快慢关角度及各阶段缓冲时间可以根据管道实际工况进行调节，有效消除管道水锤；调整时间为快关2秒~25秒，慢关6秒~90秒。启闭过程中，可通过停止按钮使阀门停止在任意中间位置。停止动作主要用于系统调试。手动泵主要用于系统调试。在无电或油泵不能正常工作的情况下，摇动手动泵，也可完成阀门的开启和系统的保压。打开常闭截止阀，在重锤势能和动水力矩的作用下，连杆带动蝶板旋转关阀。
