止回阀_结构性能原理及分类

   止回阀是起到阻止介质倒流的作用，主要与闸阀配套、与水泵配套、以及管道进出口端配套。本文将结合我厂经验为您详解止回阀原理，止回阀性能，止回阀结构，止回阀分类以辅助止回阀选型，以及止回阀产品介绍。

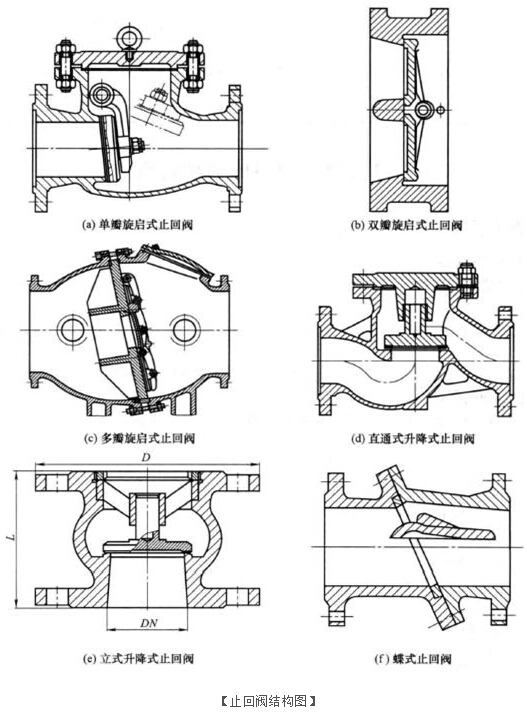

      止回阀又称逆止阀、背压阀，是单向阀。止回阀依靠介质本身的流动自动启闭阀瓣，用来防止介质倒流。内部构造图如图所示。阀瓣主要依靠自身重力，当正向介质流动压力减小到零时，阀瓣依靠重力回到原位盖住阀道，当介质逆向流动时，已然接近堵住阀道的阀瓣会更加紧紧的靠在阀道上，封死管道，以此起到止回的作用。旋启式止回阀的结构图如图所示。
  1、止回阀的分类方法很多，主要按结构形势分类分成三种类型：旋启式止回阀、升降式止回阀、蝶式止回阀。
2、旋启式止回阀又可以分为：单瓣止回阀、双瓣止回阀、多瓣止回阀。
3、升降式止回阀又可以分为：直通式止回阀、直流式止回阀、立式止回阀、角式止回阀。
4、旋启式止回阀产品举例：对夹式双瓣止回阀、法兰旋启式止回阀、螺纹旋启式止回阀。
5、升降式止回阀产品举例：法兰升降式止回阀、静音止回阀、消声止回阀、升降式底阀。
6、蝶式止回阀产品举例：微阻缓闭蝶式止回阀。
三、止回阀的性能：
1、止回阀基本性能：止回阀是一种自动阀门，在管道系统中的主要作用如下：
1） 防止介质倒流；
2）防止泵以及其驱动电动机反转；
3）防止容器内介质的泄放；
4）用于辅助系统压力可能升高，超过规定压力时补给主系统的管道上。
2、止回阀的优缺点：
1）优点：
①  工作载荷变化大；
②  阀门启闭次数少，长周期处于关闭或者开启状态，运动部件如阀瓣长期不运动；
③  阀门从开到关或者从关到开切换动作灵活，迅速；
④  采用不同材料，可以适用于各种介质的管路上。
2） 缺点：
①  阀门从关到开阀瓣逐渐打开，阀瓣阻碍介质流动，流体阻力大；
②  阀瓣组件依靠自身的重量，弹簧力（如增设了辅助弹簧时）等起密封作用，一旦介质压力稍大于其密封力时阀门就会有泄露，密封性能差
③  阀门关闭时介质迅速倒流冲击阀瓣，可能发生水击（又称水锤）现象；
④  介质流动时，经过阀瓣件产生冲击，可能会产生震动、噪声；
 四、止回阀的结构：

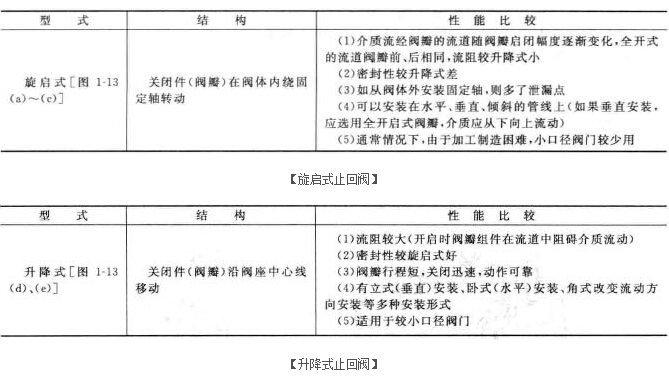

1、不同结构的止回阀适用于不同场合，下面将使用较普遍的旋启式止回阀与升降式止回阀作比较。
2、 旋启式止回阀关闭件(阀瓣)在阀体内绕固定轴转动。优点是可以安装在水平，垂直，倾斜的管线上(如果是垂直安装，应选用全开启式阀瓣，介质应从下向上流动)，但是密封性能较升降式差，由于加工困难，因此主要生产集中在大口径上。
3、升降式止回阀关闭件(阀瓣)是沿阀座中心线移动。密封性能较旋启式好，阀瓣行程短，关闭迅速，动作可靠，可以是垂直安装、水平安装。但是流体阻力较大。生产加工较易，因此主要生产集中在小口径上。
