截止阀结构性能原理及分类

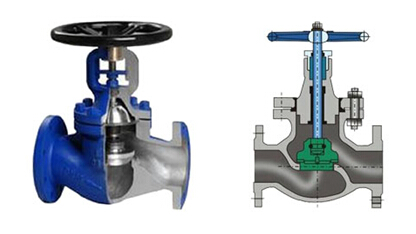

  截止阀与闸阀作用相同，都做截断用，但是两者内部结构完全不同，工作原理也不相同，因此截止阀与闸阀有着各自的优缺点，对截止阀的结构性能，原理以及分类的了解能够有助于选择合适的截断阀门。本文将为您详细解读截止阀。 截止阀的关闭件-阀瓣是沿着阀座中心线移动的阀门，截止阀在管道上主要作切断用，使用较普遍。截止阀产品，直通式截止阀结构图如图所示： 一、截止阀的分类：截止阀有多种分类方式。主要分为三种：
1、按流通形式分类：直通式截止阀、角式截止阀、直流式截止阀、三通式截止阀。
2、按密封副的结构形式分类：平面密封截止阀、锥面密封、带导向密封、球面密封。
3、按阀杆梯形螺纹位置分类：上螺纹阀杆截止阀、下螺纹阀杆截止阀。
二、截止阀的性能原理：
   截止阀的性能原理简单，主要用于切断或者接通管路中的介质。可短时间内用来调节介质的流量。如需长期用于调节，密封面会被介质冲蚀，密封性能会受到影响。

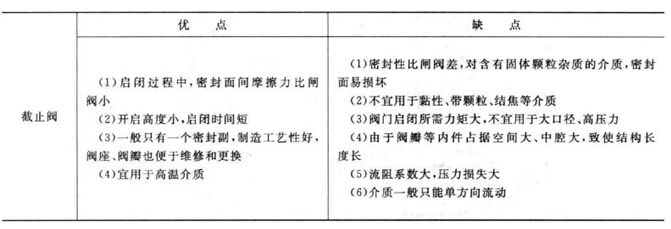

1、截止阀的性能：截止阀的密封面摩擦力比闸阀小，具有开启高度小，适合高温介质的优点缺点是启闭力矩大，不宜用于高温高压介质。详细性能如图所示。 2、 截止阀的结构形式

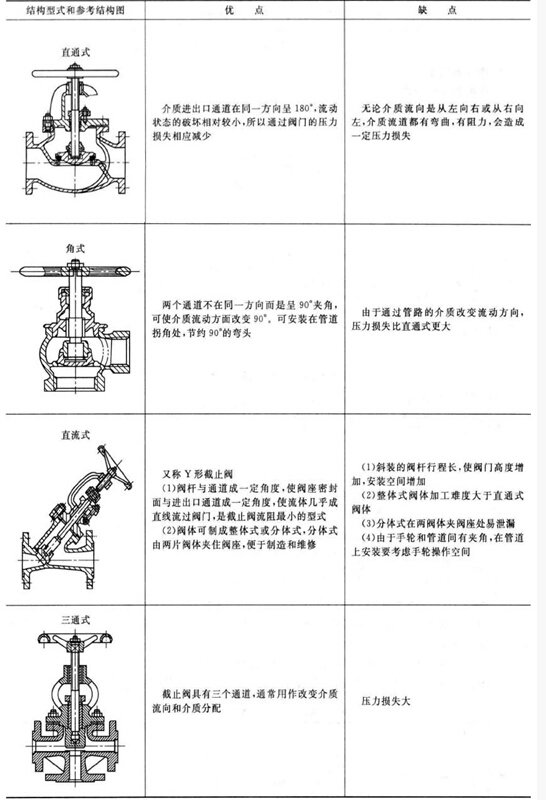

①流通型式：这是主要的截止阀结构按流通型式来分有四种形式，这也是截止阀主要的区分形式。相比较直通式结构方正，对流动破坏小，被采用相对较多。角式则是在特定环境要求比如需要改变介质流动方向等情况下使用，直流式最大优点则是介质压力损失小，三通同样是在特殊环境下必须有来自三个方向的介质时采用。具体比较图如图所示。  ②密封副结构型式：密封副结构型式是相对较为陌生的分类方式，但又是一个重要的分类方式。其中平面密封具有接触时无摩擦，对精度要求不高。锥面密封密封型式密封效果最好，但易损坏。带导向密封型式的介质推力由阀体承受，进一步加强密封性能。球面具有寿命长的优点。具体分类差别如图所示。 ③阀杆梯形结构型式：截止阀阀杆一般都做升降运动，手轮固定在阀杆上端部。当顺时针转动手轮时阀杆带动阀瓣乡下运动关闭阀门。

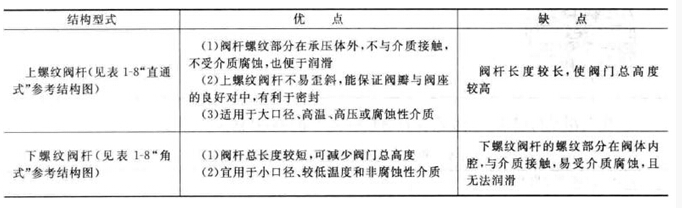

 根据阀杆梯形螺纹位置的不同可分为上螺纹阀杆和下螺纹阀杆、上螺纹阀杆的梯形螺纹位于阀杆上半部；下螺纹阀杆的梯形螺纹位于阀杆下半部。上螺纹阀杆截止阀便于养护，不与介质直接接触。下螺纹截止阀总长度较短，可减少阀门总高度便于安装。具体结构优缺点如图所示。
