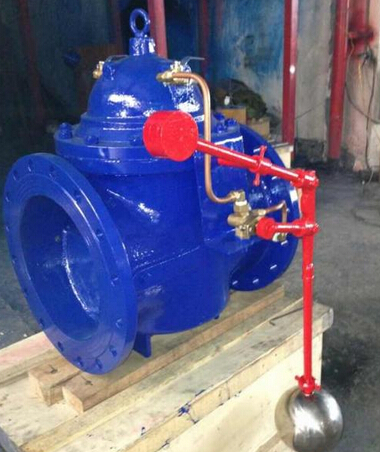

100D定水位阀产品介绍和技术参数

一、100D定水位阀概述：
   100D定水位阀是一种隔膜是调节水箱和水塔液面高度的阀门。阀门由浮球控制，当液面达到设定高度时阀门通过相关结构将信号传递给水泵，水泵停止供水；当液面低于社定位置时水泵自动启动供水。该阀动作平稳，有效防止开泵水锤和停泵水锤的产生，避免管道产生过高的压力。适用于水箱、水塔的自动供水系统。该阀保养简单、灵活耐用、液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠。 二、100D定水位阀安装示意图：
三、100D定水位阀主要外形及连接尺寸：

公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
L		180	180	180	203	203	216	241	292	330	356	495	622	698	787	914	978	978	1295	1448	1956
PN10	D	105	110	135	145	160	180	195	215	245	280	335	390	440	500	565	615	670	780	895	1010
	D1	75	85	100	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725	840	950
PN16	D	105	110	135	145	160	180	195	215	245	280	335	405	460	520	580	640	705	840	910	1020
	D1	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950
PN25	D	105	110	135	145	160	180	195	230	270	300	360	425	485	550	610	660	730	840	955	1070
	D1	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550	600	660	770	875	990
H		212	212	212	265	265	310	250	460	520	570	695	780	905	1025	1080	1030	1135	1270	1460	1640
H1		179	179	179	210	210	215	245	305	365	415	510	560	658	696	735	610	665	725	865	975

注：安装示意图中弹性座封闸阀或蝶阀任选，建议≥DN350选蝶阀。
