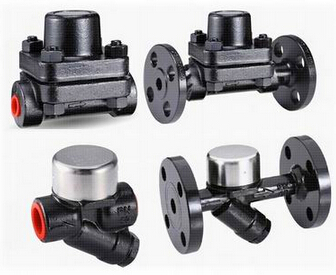

热动力式疏水阀工作原理及优缺点介绍

一、热动力式疏水阀工作原理：
   热动力式疏水阀内有一个活动阀片，既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。漏汽率3%，过冷度为8℃-15℃。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽随后排放，因蒸汽比凝结水的体积和流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。 二、热动力式疏水阀的优点：
1、热动力式疏水阀无需调整或改变内部件即可在整个工作范围内工作。
2、结构紧凑、简单、重量轻，就其尺寸而言排量大。
3、热动力式疏水阀可用于高压和过热蒸汽，抗水锤和震动，不锈钢结构可抗冷凝水腐蚀。
4、热动力式疏水阀不会被冰冻损坏，但当碟片处于垂直方向且直排大气时碟片边缘容易磨损。
5、由于碟片是唯一的运动部件，维护起来很方便，无需从管道上拆下疏水阀。
6、疏水阀开关时发出清脆的“咔嗒”声，可很容易监试疏水阀的工作状态。
三、热动力式疏水阀的缺点：
1、热动力式疏水阀不能在低压差下工作，因为在这种情况下，碟片下面的流速较低，不足以产生低压。
2、疏水阀的进口压力不能太低（一般不低于0.25 bar g），且背压不能高于进口压力的80%。
3、热动力式疏水阀在启动阶段如果进口压力增加较慢，可排放大量空气，但是，若压力增加较快，空气流速过快就会像蒸汽那样形成气阻，这样就要和其并联安装一个热静力式排气阀。如今的热动力式疏水阀，有了内置的防气阻碟片，这样碟片上部的空气就能排放掉，不会形成气阻。
4、该疏水阀排放时，有噪声，不能用于某些场合，如医院的病房或手术室。但可以在疏水阀上安装消音器，能大大降低噪声。应该注意，热动力式疏水阀选型不能过大，否则会动作过频，增加磨损，主管疏水要安装低排量的疏水阀，并要正确安装集水槽。
