浅谈多功能水泵控制阀在泵站自动化改造中应用

   目前在水厂一级、二级泵站中，水泵的出水口装有双速阀和手动闸阀，在市区各加压站中水泵的出水口装有微阻缓闭止回阀和手动蝶阀，通过几年来的运行看，存在的主要问题是：双速阀启闭不够灵活，电磁四通阀的故障率比较高，不能满足泵站自动化运行的要求；缓闭止回阀的行程难于调试掌握，因而时常出现缓闭止回阀关闭不严水泵倒转现象，如为油压式的养护维修更为麻烦。本公司生产的多功能水泵控制阀，较理想地解决了上述问题，提高了供水安全的可靠性，实现了泵站的自动化运行。 一、多功能水泵控制阀简介：

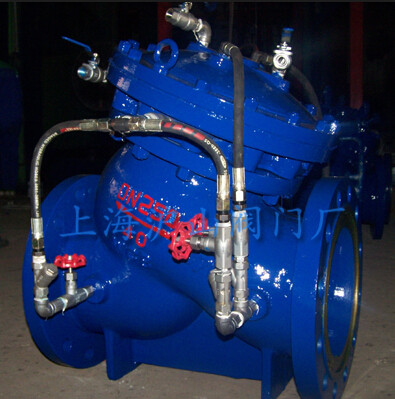

  JD745X多功能水泵控制阀，是一种全过程自动操作的新型水力阀门，能够全自动实现离心泵开泵时的缓开，停泵时的二阶段快闭与缓闭，防止管道中介质的倒流，该阀可以同时替代水泵出口管路上的操作阀、双速阀、缓闭阀止回阀的水锤消除器。
二、多功能水泵控制阀设计的几大特点：
1、主阀板与阀杆形成滑动配合，阀板开度可随流量大小而改变，能在接近于零流量时关闭，达到消除水锤的最理想状态。
2、控制腔采用膜片设计，避免了活塞缸式控制腔存在的因阻而产生的开关失灵现象。同时降低了动作压力，膜片材料先用了强化尼龙纤维网加强的聚氯丁橡胶，动作寿命长达65万次。
3、比旋启式止回阀减少用电31％，设计减轻了主阀板重量，采用了流线型宽敞的阀座设计，阻力系数3．8，大大低于阻力系数5．6的旋启式止回阀。
4、维护方便，采用了宽型阀盖，无需拆卸连接法兰，即可将阀内组件全部取出。
三、多功能水泵控制阀运行数据：
水泵型号8Sh一6A 电机90KW额定转速2950r／min 扬程83m流量224m3／h测试情况：
1、控制阀自动开启时间30一40秒，自动关闭时间10-15秒。
2、启泵后阀门于2min时到达最大开度。
四、多功能水泵控制阀使用效果：
1、满足离心泵的闭闸启动要求，能够保证水泵电机轻载启动，无需电气和油压，便可实现直接对水泵进行启停控制，不仅彻底解决了因突然停电而造成管路介质对扬水系统所产生的水锤冲击、介质的回流，而且还大大降低了工人的劳动强度。
2、消除水锤效果理想，停泵时关阀平稳无声响、振动、阀门关闭严密，由于这种控制阀完全依靠水力自控，因此无需专人管理。
