EDRV动态电动平衡阀

一、动态电动平衡阀介绍：
    全面平衡的水力系统一般通过动态平衡电动调节阀调节末端设备（如空调箱）的流量来调控目标区域的温度，它能动态的平衡系统的压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性。电动动态平衡阀是一种动态平衡与电动调节同步执行的特殊阀门。水力自动调节部分可根据不同的压差来自动调节阀芯的开度。其阀芯也是由可调部分和水力自动调节部分组成。可调部分的开度依实际需要随时进行电动调节；这种类型的平衡阀经过简单的初始设定后，即可完全适应水力系统的变化，实现动态平衡水力系统的目的。
二、动态电动平衡阀材质：

阀体	球墨铸铁	电动执行器外壳	铝合金
阀套	不锈钢	阀芯	黄铜

三、动态电动平衡阀技术参数：

产品型号	阀门形式	规格	压差范围 (KPa)	流量范围 (m0/h)	工作 压力	流量 误差	流体 温度
A/D-EDRV1	二通	DN25	30-300	0.2-2.9	PN16	5％	0-100℃
A/D-EDRV2		DN32	30-300	0.5-4-7
A/D-EDRV3		DN40	30-300	1-7-7
A/D-EDRV4		DN50	30-300	2-12.1
A/D-EDRV8		DN65	30-300	3-20.4
A/D-EDRV9		DN80	30-300	5-30.8
A/D-EDRV10		DN100	30-300	10-45.3
A/D-EDRV11		DN125	30-300	15-70-7
A/D-EDRV12		DN150	30-300	20-101.8
A/D-EDRV13		DN200	33-300	5.0-360
A/D-EDRV14		DN250	22-210	4.0-460

注：A-EDRV动态平衡电动调节阀配直行程电动执行器D-EDRV动态平衡电动调节阀配角行程电动执行器
四、动态电动平衡阀规格参数 ：

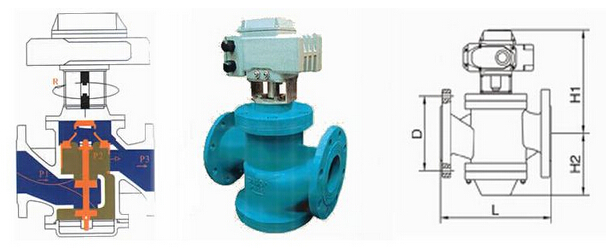

产品型号	阀门形式	规格	外形及安装尺寸(mm)
			L	H1	H2	D(φ)法兰	G螺纹
A/D-EDRV1	二通  丝口	DN25	160	265	70		G1
A/D-EDRV2		DN32	180	275	70		G1-1/4
A/D-EDRV3		DN40	300	290	90		G1-1/2
A/D-EDRV4		DN50	300	290	90		G2
A/D-EDRV5	二通  法兰	DN32	160	220	70	1OO
A/D-EDRV6		DN40	200	235	110	110
A/D-EDRV7		DN50	215	230	115	125
A/D-EDRV8		DN65	230	238	120	145
A/D-EDRV9		DN80	275	275	146	160
A/D-EDRV10		DNl00	290	295	165	180
A/D-EDRV11		DNl25	315	307	208	21O
A/D-EDRV12		DNl50	350	326	205	240
A/D-EDRV13		DN200	430	715	295	295
A/D-EDRV14		DN250	520	740	345	355
