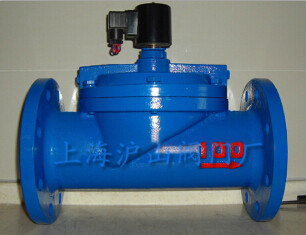

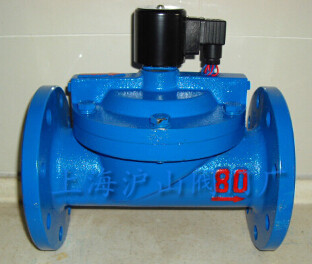

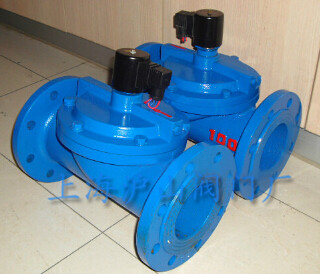

DF系列电磁阀、DF-100、DF-80、DF-65、DF-50、DF-40

一、DF系列电磁阀工作原理：
   DF系列电磁阀采用电信号，广泛用于对液体、气体等介质的管路的自动启闭。具有启闭迅速、性能稳定、使用方便、可靠性高、寿命长等特点。DF电磁阀是一种先导式（即二次开阀常闭型）自动阀门，当未通电时（初始状态），导阀口处应导阀活动铁芯重和弹射的作用力而处于关闭状态。通电时，线圈激磁回路形成磁场并产生磁力，活动铁芯受电磁力的吸引克服了自重和铁芯弹簧的压力而上升，膜片上方作用力减小并低于膜片下方所所的力，膜片在差动力的作用下克服了自重和阀芯弹簧而开启，使主路形成通路，电磁阀处于开启状态。当电源断开时，导阀口关闭，阀芯膜片受向下的压力差而关闭主阀口，主阀形成断路，这时电磁阀处于关闭状态。常开型电磁阀工作原理正好与常闭型相反。 二、DF系列电磁阀技术参数：

1	最高工作压力	0.8MPa
2	工　作　压　差	0.03～0.8MPa其中φ3、φ5为直动式0～0.6MPa
3	环　境　温　度	-10～+50℃
4	介　质　温　度	0～75℃
5	电　　　　　压	AC:380V;220V;36V/50Hz DC:12V;24V;110V;220V
6	绝　缘　等　级	B级
7	功　　　　　率	φ5～φ20 12W φ25～φ100 15W  φ125～φ150 30W
8	线　圈　温　升	≤80℃
9	电源允许波动	-15%～+10%
10	工　作　介　质	液体气体油 <20CST
11	安　装　方　式	介质流向与电磁阀箭头保持一致, 线圈向上,允许倾斜度小于30°
12	响　应　时　间	φ3～φ50≤1秒关≤2秒   φ65～φ150≤3秒关≤5秒

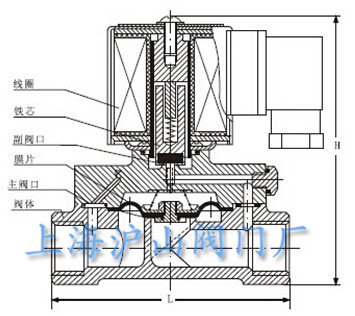

三、DF系列电磁阀外形尺寸：

型号	宽	高	连接方式	材质
DF-3	45	70	G 1/8" 内螺纹	锻铜
DF-5	48	82	G 1/8" 内螺纹
DF-10	70	95	G 3/8" 内螺纹
DF-15	83	92	G 1/2" 内螺纹
DF-20	85	98	G 3/4" 内螺纹
DF-25	102	120	G1" 内螺纹
DF-15	90	105	G 1/2" 内螺纹	铜阀体 不锈钢 阀体注明"B" 表示不锈钢
DF-20	100	115	G 3/4" 内螺纹
DF-25	120	135	G 1" 内螺纹
DF-32	135	145	G 1 1/4" 内螺纹
DF-40	145	160	G 1 1/2" 内螺纹
DF-50	190	180	G 2" 内螺纹
DF-40F	155	205	法兰4孔φ17.5孔径φ110孔距	电磁阀 铸铁阀体
DF-50F	200	220	法兰4孔φ17.5孔径φ125孔距
DF-65F	235	260	法兰4孔φ17.5孔径φ145孔距
DF-80F	270	275	法兰4孔φ17.5孔径φ160孔距
DF-100F	350	310	法兰8孔φ17.5孔径φ180孔距
DF-125F	450	405	法兰8孔φ17.5孔径φ210孔距
DF-150F	450	405	法兰8孔φ22孔径φ240孔距
