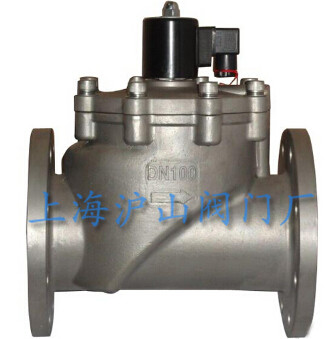

ZCYF重油电磁阀

一、重油电磁阀产品特点：
   重油电磁阀采用独有的反冲式（强制先导式）结构，流量大、耐冲击、开启迅速等特点。重油电磁阀应用范围：广泛应用于油田、燃油锅炉以及使用重油介质的管路自动切换及远程控制系统。可根据工况加装手动操作，止回功能，信号反馈，长期通电等特殊功能。也可以根据工况需要做成双线圈自保持电磁阀。介质为重油、原油等高粘度或者有颗粒物可以选用电动快开球阀（启闭时间2秒）。 二、重油电磁阀主要技术参数：

公称通径	DN15~DN200
控制方式	常开、常闭、自保持
电源电压	DC12V~220V;AC24V~380V
阀体材质	铸钢、不锈钢
适用介质	中温重油及无颗粒的原油、胶水等高粘度介质
压力范围	0.1～1.6Mpa，0.1～2.5Mpa
温度范围	0～150℃
防护性能	防尘、防水、防爆（根据工况选择）
接线方式	引线式、插头式
连接方式	内螺纹、法兰、焊接

备注：防爆型重油电磁阀在型号前加B，如BZCYF-50BF，常开型在型号后加K，如ZCYF-8BK
三、重油电磁阀外形尺寸：
1、螺纹连接重油电磁阀外形尺寸

产品型号	内螺纹	Lmm	Hmm	重量KG
ZCYF-2B\3B	G1/8	40	90	0.5
ZCYF-4B	G1/4	40	90	0.5
ZCYF-5B\6B\8B	G1/4	44	115	1.2
ZCYF-10B	G3/8	60	135	1.4
ZCYF-15B	G1/2″	70	135	1.5
ZCYF-20B	G3/4″	85	140	1.7
ZCYF-25B	G1″	95	150	2.0
ZCYF-32B	G11/4″	115	160	2.7
ZCYF-40B	G11/2″	130	190	3.5
ZCYF-50B	G1″	145	205	3.6
型号后B代表304不锈钢，铸钢体不标注

2、法兰连接重油电磁阀外形尺寸

产品型号	L mm	H mm	D	K	N-d	重量KG
ZCYF-15(B)F	100	140	φ95	φ65	4-φ14	2.6
ZCYF-20(B)F	110	145	φ105	φ75	4-φ14	3.2
ZCYF-25(B)F	125	155	φ115	φ85	4-φ14	4.1
ZCYF-32(B)F	140	160	φ135	φ100	4-φ18	5.5
ZCYF-40(B)F	150	170	φ145	φ110	4-φ18	6.6
ZCYF-50(B)F	165	175	φ160	φ125	4-φ18	8.0
ZCYF-65(B)F	200	240	φ180	φ145	4-φ18	15
ZCYF-80(B)F	240	260	φ190	φ160	8-φ18	20
ZCYF-100(B)F	280	295	φ215	φ180	8-φ18	30
ZCYF-125(B)F	310	295	φ245	φ210	8-φ18	40
ZCYF-150(B)F	460	350	φ280	φ240	8-φ23	55
ZCYF-200(B)F	460	350	φ335	φ295	12-φ23	90
型号后B代表304不锈钢，铸钢体不标注

以上外形尺寸为1.6Mpa外形尺寸，ZCYG系列2.5Mpa的产品尺寸详询本公司。
