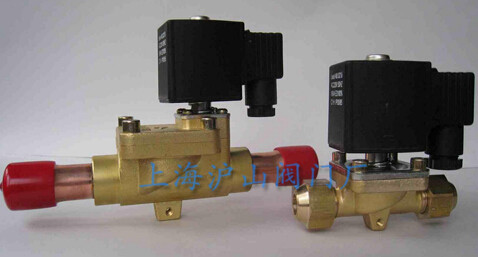

FDF制冷电磁阀
来源：http://www.hsfamen.com 2016-01-13 12:01:10
一、 FDF型制冷电磁阀产品介绍：FDF电磁阀适用于氟利昂制冷剂、水、液、气为工作介质，采用电信号进行远程控制管路中的工作介质，实现通断自动化，实现机电一体化。FDF电磁阀具有启阀迅速，性能稳定，使用方便，节能好，寿命长等优点。
该系列为间接式常闭电磁阀（即二次开阀）。其中FDF3为直动式结构。当线圈通电后，形成磁场，产生磁力，吸起铁芯，活塞小阀口被打开，使活塞上部压力卸荷，在压力差的作用下推起活塞，主阀口打开形成通路。切断电源，铁芯失去磁力和在弹簧的作用下自动复位而落下，关闭活塞小阀口，活塞上面速形成压力，促使活塞下压，切断管路，处于关闭常态。
三、制冷电磁阀主要技术参数：
| 公称通径 | DN3－DN100 |
| 连接方式 | 英制管螺纹，喇叭口，卡套式，标准法兰等 |
| 介质压力 | 气态0.1－1.7Mpa 液态0.16－1.4Mpa |
| 电源电压 | AC220V 110V 380V DC24V |
| 阀体材质 | 锻铜，铸铜，不锈钢 |
| 适用介质 | 氟利昂、F11、F22 |
| 介质温度 | -40－+50 |
| 控制方式 | 常闭，常开，自保持 |
| 防护等级 | 防尘，防水，防爆 |
| 型号 | 长 mm | 高 mm | 重量 Kg | 功耗 | 连接方式 |
| FDF-3 | 85 | 90 | 0.7 | 14 | M16×1.5 ￠10×1 铜管喇叭连接 |
| FDF-6 | 98 | 105 | 1.0 | 14 | M14×1.5 ￠8×1 铜管喇叭连接 |
| FDF-8 | 98 | 105 | 1.0 | 14 | M14×1.5 ￠8×1 铜管喇叭连接 |
| FDF-10 | 110 | 105 | 1.0 | 30 | M16×1.5 ￠10×1 铜管喇叭连接 |
| FDF-13 | 125 | 115 | 1.48 | 30 | M18×1.5 ￠12×1 铜管喇叭连接 |
| FDF-16 | 145 | 165 | 2.0 | 30 | M22×1.5 ￠16×1.5 铜管喇叭连接 |
| FDF-19 | 145 | 165 | 2.3 | 30 | M30×2 ￠22×1.5 铜管喇叭连接 |
| FDF-25 | 122 | 220 | 3.3 | 30 | 27×1.5 四方内螺纹法兰4-φ14 |
| FDF-32 | 140 | 240 | 6.0 | 30 | 标准法兰 4-φ17.5 |
| FDF-40 | 150 | 250 | 8.0 | 30 | 标准法兰 4-φ17.5 |
| FDF-50 | 160 | 265 | 10.0 | 30 | 标准法兰 4-φ17.5 |
| FDF-65 | 290 | 330 | 18.0 | 50 | 标准法兰 4-φ17.5 |
| FDF-80 | 310 | 350 | 28.0 | 50 | 标准法兰 4-φ17.5 |
| FDF-100 | 350 | 370 | 40.0 | 50 | 标准法兰 8-φ17.5 |
