900X型紧急关闭阀的工作原理及安装示意图

一、900X紧急关闭阀的工作原理：
   紧急关闭阀是水力控制阀中的一种。是由主阀、节流阀、导阀、压力表以及接管等其他管件组成。当主阀进口压力低于导阀设定的压力时，导阀此时处于开通状态，主阀上盖腔内压力与主阀出口压力相等，进口与出口存在压差，水流经阀口由出口流出。当消防泵起动，或变频泵压力升高，超过导阀设定压力时，由主阀进口通向导阀控制管压力升高，作用在弹簧上的压力增大，向下压紧，带动阀芯下移，使导阀关闭，此时主阀进口压力通过节流阀不断补充到主阀阀盖上腔，因阀瓣受到的向下的压力大于向上的推力，主阀关闭。
   该阀适用于生活小区中消防用于水与生活用水并联的供水系统中。当消防用水时，阀门自动紧急关闭，切断生活用水保证消防用水。当消防结束时，阀门自动打开，恢复生活供水比传统的消防单独供水更能节约成本。紧急关闭阀前要安装过滤器，并应便于排污的要求。

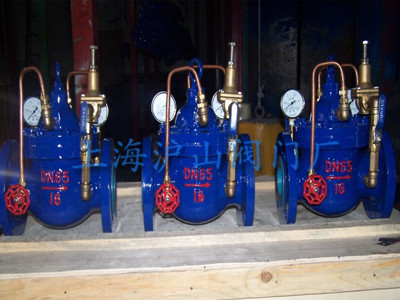

二、900X紧急关闭阀实拍及安装示意图：
