自由浮球式疏水阀工作原理详细分析

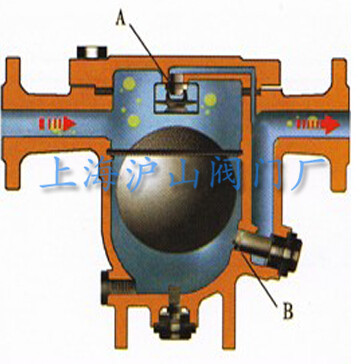

自由浮球式疏水阀工作原理：

	1 当设备刚启动时，疏水阀是凉的，膜盒感温元件收缩，阀口（A）开放，连续排出初始空气，实现快速启动。
	2 当冷凝水进入疏水阀时，空气从阀口（A）排出，浮球随冷凝水液位上升，冷凝水从阀口（B）排出。
	3 当热凝水及蒸汽进入疏水阀时，膜盒内感温液体受热膨胀，带动阀片关闭阀口（A），浮球随凝结水液位调节阀口（B），排出热凝水。
	4 当凝结水停止进入疏水阀时，浮球随液位下降关闭阀口（B），由于阀口（B）总是在凝结水液位以下，形成水封，无蒸汽泄漏。

   自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，这时阀腔内的浮球随凝结水液位的高低而升降，自动调节阀孔的开度，能连续的(不是间断)排放凝结水。由于自由浮球式疏水阀的阀座孔总是处于凝结水液位以下，形成水封，水汽自然分离，工作时达到无蒸汽泄漏。该阀的最小工作压力为0.01Mpa，从0.01Mpa至最高工作压力范围内不受温度和工作压力波动的影响，能连续工作，其最小过冷度约为0℃，由于该阀能自动、连续地排除凝结水，加热设备内不会有水积聚，能使加热设备达到最佳换热效率，是生产工艺加热设备的最理想疏水阀之一。
