ZCS水用电磁阀详细介绍

一、ZCS水用电磁阀主要概述：
   ZCS水用电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。 二、ZCS水用电磁阀主要技术参数：

工作介质DN	水、粘度≤4E的油及其它非腐蚀性流体
介质温度℃	≤60
公称压力（Mpa）	1.0
工作压差（Mpa）	0.05~1.0						0.1~1.0					0.15~1.0
电源电压	AC220V其余规格可作特殊订货
额定流量系数（KV）	按JB/T7352-94规定
写落量（ml/min）	按JB/T7352-94·F规定
公称通径（mm）	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300
功耗	36VA							50VA

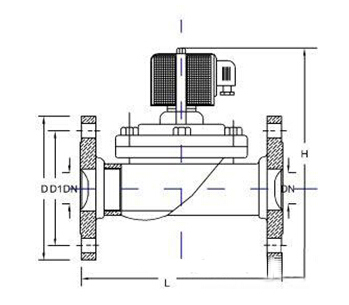

三、ZCS水用电磁阀主要外形尺寸：

公称通径DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	n-d	b	f
15	112	80	1/2
20	119	80	3/4
25	123	90	1	130	160	115	85	65	4-φ14	16	3
32	137	140	11/4	137	180	140	100	76	4-φ18	18	3
40	152	156	11/2	152	200	150	110	84	4-φ18	18	3
50	164	180	2	152	230	165	125	99	4-φ18	20	3
65				222	290	185	145	118	4-φ18	20	3
80				239	310	200	160	132	4-φ18	22	3
100				255	350	220	180	156	4-φ18	24	3
125				416	400	250	210	184	4-φ18	26	3
150				440	480	285	240	211	8-φ22	26	3
200				443	600	340	295	266	8-φ22	26	3
250				493	730	395	350	319	8-φ22	28	3
300				549	850	445	400	370	8-φ22	28	4
