    Q941F-16P不锈钢电动球阀

    来源：http://www.hsfamen.com    2016-03-16 11:03:14

    一、Q941F-16P不锈钢电动球阀概述：
       Q941F-16P不锈钢电动球阀适用于≦180℃的水、蒸汽、油品、硝酸类、醋酸类等流体介质中。执行器采用精小型电动执行器，质量可靠，整体重量轻，是国家建设部自动化控制领域重点推荐产品。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。Q941F电动法兰球阀适用于两位切断、调节的场合。电动开关型球阀阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

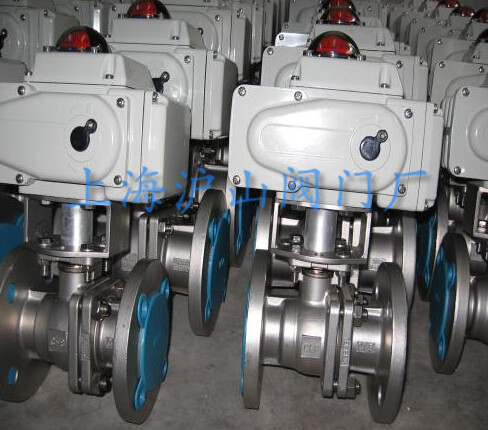

    Q941F电动法兰球阀实拍图
    二、Q941F-16P不锈钢电动球阀产品特点：
    1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
    2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
    3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
    4、 阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
    5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
    6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
    7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
    三、Q941F-16P不锈钢电动球阀性能规范：
    型 号 公称压力PN(MPa) 试验压力ps(MPa) 适用温度(℃) 适用介质
    壳 体 密封(液) 密封(气)
    Q941F-16C 1.6 2.4 1.76 0.6 聚四氟乙烯
    ≤150
    增强聚四氟乙烯≤180
    金属镶嵌封位聚苯≤200    		 水、油品等
    Q941F-25C 2.5 3.75 2.75
    Q941F-40C 4.0 6.0 4.4
    Q941F-16P 1.6 2.4 1.76 硝酸类
    Q941F-25P 2.5 3.75 2.75
    Q941F-40P 4.0 6.0 4.4
    Q941F-16R 1.6 2.4 1.76 醋酸类
    Q941F-25R 2.5 3.75 2.75
    Q941F-40R 4.0 6.0 4.4
    四、Q941F-16P不锈钢电动球阀零件材料：
    零件名称 阀体、侧体 球体、阀杆 填料 密封圈
    Q941F-16C
    Q941F-25C
    Q941F-40C    		 WCB 2Cr13 聚四氟乙烯或
    柔性石墨    		 聚四氟乙烯、增强聚四氟乙烯、对位聚苯
    Q941F-16P
    Q941F-25P
    Q941F-40P    		 ZG1Cr18Ni9Ti 1Cr18Ni9Ti
    Q941F-16R
    Q941F-25R
    Q941F-40R    		 ZG0Cr18Ni12Mo2Ti 0Cr18Ni12Mo2Ti
    五、Q941F-16P不锈钢电动球阀连接尺寸：
    不锈钢电动球阀 Q941F电动法兰球阀结构图
    1、PN1.6(MPa)
    PN1.6(MPa)
    通径(DN) L D D1 D2 b H Z-d 重量 驱动装置
    15 130 95 65 45 14 352 4-14 - LQ51
    20 130 105 75 55 14 355 4-14 - LQ51
    25 140 115 85 65 14 360 4-14 8 LQ51
    32 165 135 100 78 15 386 4-18 13 LQ5-1
    40 180 145 110 85 16 394 4-18 17 LQ5-1
    50 200 160 125 100 16 472 4-18 25 Q10-6 3/4
    65 220 180 145 120 18 486 4-18 60 Q10-6 3/4
    80 250 195 160 135 20 579 8-18 65 Q30-6 3/4
    100 280 215 180 155 20 595 8-18 75 Q30-6 3/4
    125 320 245 210 185 22 650 8-18 97 Q60-4 3/4
    150 360 280 240 210 24 739 8-23 162 Q120-2 3/4
    200 400 335 295 265 26 799 12-23 226 Q120-2 3/4
    250 533 406 362 324 30 890 12-25 - -
    300 610 483 432 381 32 940 12-25 - -
    2、连接尺寸：PN2.5(MPa)
    PN2.5(MPa)
    通径(DN) L D D1 D2 b H Z-d 重量 驱动装置
    15 130 95 65 45 14 352 4-14 - LQ51
    20 130 105 75 55 14 355 4-14 - LQ51
    25 165 115 85 65 16 360 4-14 8 LQ51
    32 178 135 100 78 18 386 4-18 13 LQ5-1
    40 190 145 110 85 18 394 4-18 17 LQ5-1
    50 216 160 125 100 20 472 4-18 25 Q10-6 3/4
    65 241 180 145 120 22 486 8-18 60 Q10-6 3/4
    80 283 195 160 135 22 579 8-18 65 Q30-6 3/4
    100 305 230 190 160 24 595 8-23 122 Q30-6 3/4
    125 381 270 220 188 28 650 8-25 - Q60-4 3/4
    150 403 300 250 218 30 760 8-25 170 Q120-4 3/4
    200 502 360 310 278 34 - 12-25 - Q200
    3、连接尺寸：PN4.0(MPa)
    PN4.0(MPa)
    通径(DN) L D D1 D2 D6 b f H Z-d 重量 驱动装置
    15 140 95 65 45 40 16 4 325 4-14 - LQ5-1
    20 152 105 75 55 51 16 4 354 4-14 - LQ5-1
    25 165 115 85 65 58 16 4 360 4-14 - LQ5-1
    32 180 135 100 78 66 18 4 386 4-18 - LQ5-1
    40 200 145 110 85 76 18 4 394 4-18 - LQ5-1
    50 220 170 125 100 88 20 4 472 4-18 17 Q10-6 3/4
    65 250 180 145 120 110 22 4 599 8-18 55 Q30-6 3/4
    80 280 195 160 135 121 22 4 579 8-18 60 Q30-6 3/4
    100 320 230 190 160 150 24 4.5 632 8-23 70 Q60-4 3/4
    125 400 280 220 188 176 28 4.5 710 8-25 122 Q120-2 3/4
    150 403 300 250 218 204 30 4.5 760 8-25 - Q120-2 3/4
    200 550 375 320 282 260 38 4.5 - 12-30 170 Q200
