呼吸阀的安装要点

一、呼吸阀概述：

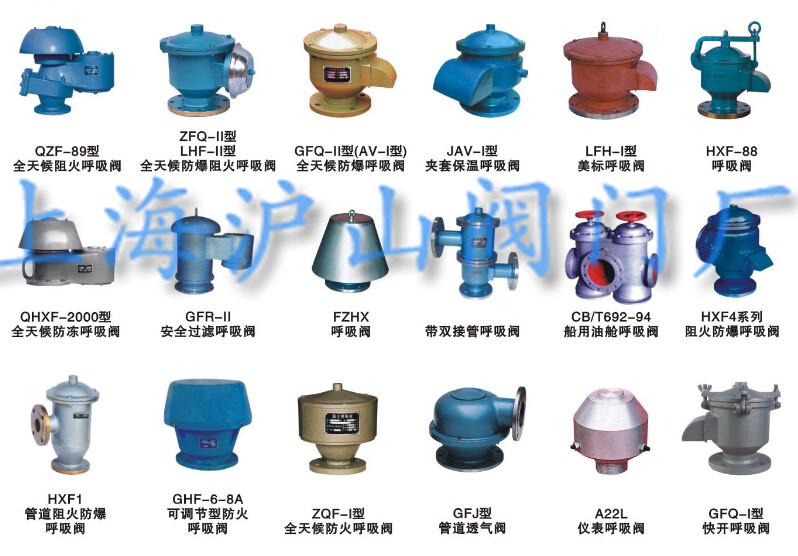

   呼吸阀是固定在储罐顶上的通风装置，以保证罐内压力的正常状态，防止罐内超压或真空使储罐遭受损坏，也可减少罐内液体挥发损失。 沪山阀门生产的呼吸阀有QZF全天候防火防爆呼吸阀、QZF全天候防爆呼吸阀和HX型呼吸阀等。对于呼吸阀的计算与选型比较而言，选型要重要得多，复杂得多。因为计算只是一个简单的公式计算，呼吸阀本身不在于公式的精确度，而在于所给定的工艺参数是否准确。呼吸阀选型涉及到的内容较多，稍不慎，便会导致选型不当，不仅造成人力、物力、财力的浪费，而且使用效果还不理想，带来若干使用问题，如可靠性、寿命、运行质量等。
二、呼吸阀的工作原理：
   呼吸阀是用弹簧限位阀板，由正负压力决定或呼或吸。还有重力式呼吸阀，是靠重力来调节的，当容器里面的气压达到超过重压时该阀打开卸压。具体描述：当储罐内压力与大气压力平衡时，呼吸阀呼出阀瓣与呼出口阀座严密配合，吸入阀瓣与吸入口阀座严密配合。当储罐内压力超过大气压力值（即产生过高正压）时，罐内高压直接作用于呼出口阀瓣下方，并克服阀瓣重力以及作用于阀瓣上的外气压力，从而打开呼出口阀瓣由A通道排出罐内过高气压，使罐内压力与大气压力保持平衡。当储罐内压力低于大气压值（即产生过低负压）时，大气压通过吸气通道B进入并直接作用于吸入口阀瓣下方，并克服阀瓣重力以及作用于阀瓣上方的罐内压力，从而打开吸入口阀瓣向储罐内补充压力，使罐内压力与大气压力保持平衡。当发生火警时，火源有可能通过进入口向储罐内漫延，当火焰通过呼吸阀内阻火芯层的狭小孔隙时，由于器壁效应，波纹板吸收大量热源，使热损失突然增大，从而使火焰熄灭。
三、呼吸阀安装注意事项：
1、呼吸阀应安装在储罐气源的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐，该阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2、当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离该阀接口，并由罐顶部插入储罐内约200mm，这样氮气进罐后不直接排出，达到氮封的目的。
