调节阀工作原理

   调节阀是自动化的阀门产品，通过电气能量调节压力、流量和温度，在工业自动化系统领域中占有重要地位。根据驱动方式，可分为电动调节阀、气动调节阀、自力式调节阀，三者各成一体，各有优点。

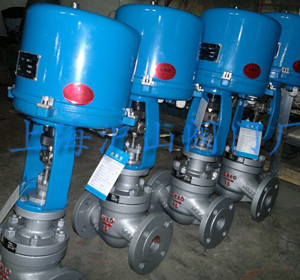

一、电动调节阀工作原理：
1、电动调节阀由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀，通过接收工业自动化控制系统的信号来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数，实现自动化调节功能。
2、电动调节阀是工业自动化过程控制中的重要执行单元仪表，随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业经营领域中，广泛应用于电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

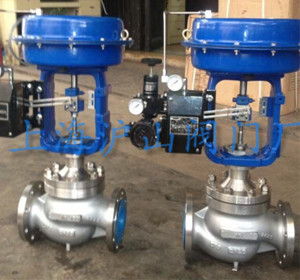

二、气动调节阀工作原理：
1、气动调节阀通常由气动执行机构、阀门、定位器等连接安装调试后形成气动调节阀。气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，通过接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。
2、气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施（电动调节阀建议采取防爆措施），是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。

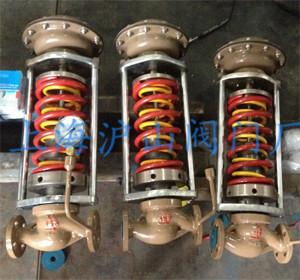

三、自力式调节阀工作原理： 1、自力式调节阀是无需外加动力源，只依靠被控流体的能量自行操作并保持被控变量恒定的调节阀门。自力式调节阀(自力式控制阀)依靠流经阀门内介质自身的压力、温度作为能源驱动阀门自动工作，不需要外接电源和二次仪表。自力式调节阀(自力式控制阀)利用阀输出端的反馈信号（压力、压差、温度）通过信号管传递到执行机构驱动阀瓣改变阀门的开度，达到调节压力、流量、温度的目的。
2、自力式调节阀主要分为：自力式压力调节阀、自力式温度调节阀及自力式流量调节阀等三大类，其特点就是能在无电无气的工况下工作，节省能源；动作反应灵敏，控制精确，检测、调节精度高。
