Q971F电动超薄型对夹球阀外形尺寸

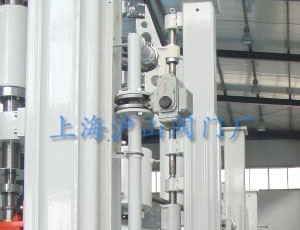

一、Q971F电动超薄型球阀产品概述：
   电动超薄型球阀（电动对夹球阀）由DSR型电动执行器及超薄球阀组成，电动超薄型球阀（电动对夹球阀）和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。通常电动对夹球阀适用于安装位置比较短的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。 二、Q971F电动超薄型球阀主要零件材料：

1	阀体	WCB、CF8、CF8M、CF3M
2	压圈	2Cr13、304、316
3	阀座	PEFE、PPL、304、316
4	球体	2Cr13、304、316
5	阀杆	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	螺母压盖	2Cr13、304、316

三、Q971F电动超薄型球阀主要外形及连接尺寸：

公称通径 DN（mm）	15	20	25	32	40	50	65	80	100	125	150
L	108	112	114	127	140	140	152	165	178	190	216
H	112	115	120	140	170	180	210	240	290	320	350
D	165	185	200	220	250	285	340	405	460	520	580
D1	125	145	160	180	210	240	295	355	410	470	525
D2	46	56	65	76	84	99	118	132	156	184	211
A	根据阀门压力大小而定。配置机型不同，外形尺寸也不相同。可进入电动执行器页面查阅。

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
