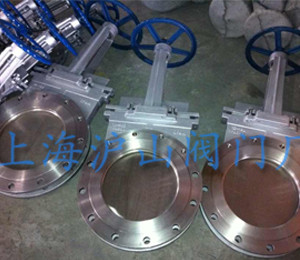

手动刀闸阀及工作性能

1、手动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ73H-10C/16C）、不锈钢（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的闸阀。采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。 2、闸板是刀型闸阀的启闭件，流体与闸板的运动方向垂直，手动刀闸阀只作全开(关），不作调节和节流。两个密封面的闸板，两个密封面成楔形，楔形角随阀门参数而异，常为50,楔式刀型闸阀的闸板做整体，是刚性闸板；做微量变形的闸板改善工艺性，弥补密封面角度的偏差，叫弹性闸板，刀型闸阀关时，密封面靠介质压力来密封，即靠压力将闸板的密封面压向另一侧阀座保证密封性，阀门关时，靠外力强行将闸板压向阀座，保证密封面的密封性。
3、手动刀闸阀简单紧凑的结构、合理的设计,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量 轻、易安装拆卸等优点，在压力1.0MPa-2.5MPa，温度-29-650℃的情况下工作正常。刀型闸阀的闸板有剪切效能，刮除粘着物，自动清除杂物，不锈钢闸板防止密封泄漏。本类阀门在管道中一般应水平安装。
