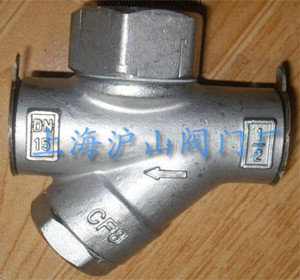

CS49H、CS19H热动力圆盘式蒸汽疏水阀外形连接尺寸

一、热动力圆盘式蒸汽疏水阀概述：
    热动力圆盘式蒸汽疏水阀是根据热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。热动力式蒸汽疏水阀带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。CS19H、CS49H 热动力圆盘式蒸汽疏水阀（北京式直通型、Y型）有法兰和螺纹焊接等连接方式，制造材质有铸钢、不锈钢和烙钼钢等，适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。 二、热动力圆盘式蒸汽疏水阀排水量（kg/h)：

产品型号	DN	工作压力（ Mpa)
		0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C CS69H-16C	15、20、25	150	280	400	475	600	800
	32、40、50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15、20、25	1717	1828	2536	2701	3202	3581
	32、40	66		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15、20、25	56		119		321	470	534
	32、40、20	1800	2050	2600	3000	3500	4300	5000

三、热动力圆盘式蒸汽疏水阀外形连接尺寸：

CS49H热动力圆盘式蒸汽疏水阀结构图	CS19H热动力圆盘式蒸汽疏水阀结构图

型号	通径	L	H1	H2	W
CS49H-Y型	15	150	55	50	61
	20	150	55	58	61
	25	160	58	62	61
	32	210	71	80	79
	40	230	75	90	79
	50	230	100	82	85
CS49H-直通	65	280	100	82	85
	80	310	118	92	110
	100	310	128	102	110
