D671X-10、D671X-16气动对夹蝶阀主要外形连接尺寸

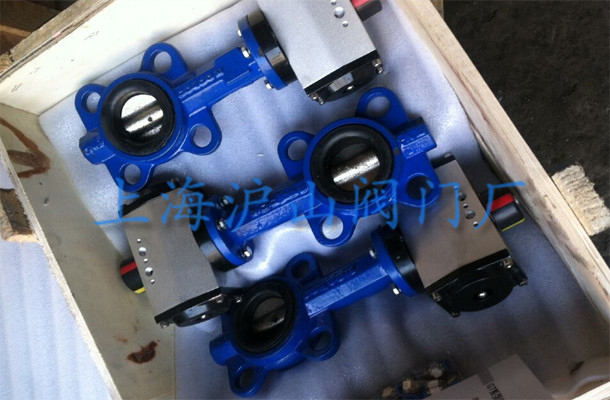

一、D671X气动对夹软密封蝶阀简介：
    D671X气动对夹软密封蝶阀由软密封中线对夹式蝶阀与活塞式气动执行器构成，活塞式气缸具有力矩大开启速度快的特点，另外再配上电磁阀可以实现对阀门的完美控制。另外对夹蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。 二、D671X气动对夹式软密封蝶阀主要技术参数：

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

三、D671X气动对夹式软密封蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨

四、D671X气动对夹式软密封蝶阀执行标准：

制造标准	GB/T122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T13927-92

五、D671X气动对夹式软密封蝶阀主要外形连接尺寸单位：mm

公称通径		结构长度(标准值)	外形尺寸(参考值)				连接尺寸(标准值)
							0.6MPa		1.0MPa		1.6MPa
mm	inch	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	3	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	4	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	5	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	6	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	8	60	164	720	350	93	280	8-18	295	8-22	295	12-22
250	10	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	12	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	14	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	16	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	18	114	320	1043	750	380	550	16-22	565	20-26	585	20-30
500	20	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	24	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	28	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	32	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	36	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	28-39
1000	40	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	48	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48

六、D671X气动对夹式软密封蝶阀安装实例：
