HH44Z-10-DN150微阻缓闭止回阀工作原理及产品实拍

一、HH44Z-10-DN150微阻缓闭止回阀工作原理：

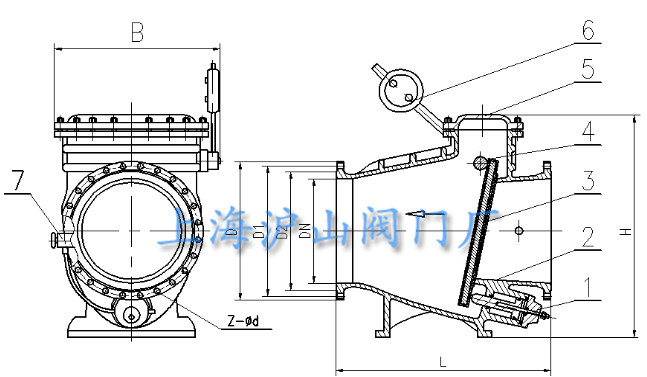

    本止回阀主要由阀体、阀盖、阀瓣组件、活塞组件、针型阀（微量调节阀）、重锤组成。靠进口介质的推力作用，将阀瓣自动推开，当阀瓣全开后，平衡锤倒向阀瓣的反面，起到了平衡部份阀瓣重量的目的，减少了因阀瓣重量对水流的压力（阻力）。另外阀体内的压力水通 过针型阀流进活塞的后腔，将活塞全部推入。    当水流突然停止时（电机断电），由于阀瓣的部分自重和倒流水的推力作用，使阀瓣自动 关闭，但是由于活塞杆处于顶端位置，使闪瓣不能全部关闭，还剩有 20%（可调节）左右的 面积使水流通过，减弱了水锤压力。阀瓣的尖端压在活塞顶上，而活塞后腔的水阻碍活塞退 回，亦即阻止阀瓣关闭，这股水只能通过针型阀缓缓流回阀体，使阀瓣缓缓关闭。阀瓣分成 快速和缓慢两步关闭，达到了既防电机逆转又减弱水锤的作用。活塞杆伸出的长短决定了阀 瓣缓闭的开度。越长则缓闭开度大，水锤小，但延长关闭时间，反之越短则缓闭开度小，会 产生破坏性水锤。为此开度调节杆⑴应慎重调整。管路的长短决定水锤峰值的周值。为了适 应各种系统的缓闭时间的要求，本阀侧面安装了一针型阀（微量调节阀），可根据水锤峰 值到来的时间长短，产生水锤的大小和水泵倒转速度等，准确的控制活塞后腔压缩水的流量， 也就是控制阀瓣缓闭时间，这个时间可以在 0~60 秒内任意调节。气缸前腔设有一沟槽与阀门外界大气相通，为了让活塞杆向前伸时将活塞前腔的空气排出 阀体外不产生背压。在缓闭进程中活塞后退时，有此槽迅速补充活塞前腔的空气，不会形成 真空而拉住活塞。
1、KHH44X 止回阀在体的最下部加装有一个旁通道球阀，其作用是定期放掉所沉淀在主阀内的泥浆。
2、HH44Z 止回阀在缓闭系统中加装有一个油缸，其作用是借用管道压力水的作用将油缸内 的油推入缓冲气缸内，使气缸内的活塞伸出，从而实现缓闭，同时对气缸进行润滑。
以上两种止回阀其用途性能、技术参数、主要外型尺寸、技术性能、安装调试同微阻缓 闭消声止回阀一样。

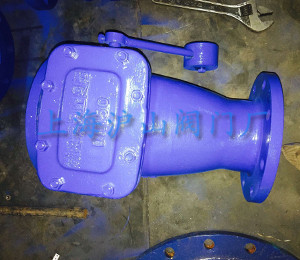

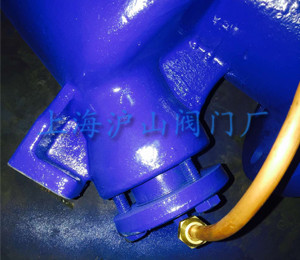

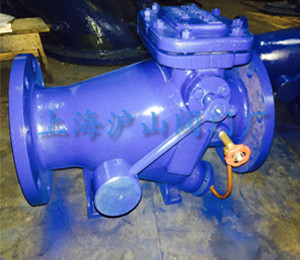

二、HH44Z-10-DN150微阻缓闭止回阀实拍：
