GJ6B41X-6L常闭型气动管夹阀

一、GJ6B41X-6L常闭型气动管夹阀概述：
   GJ6B41X-6L常闭型气动管夹阀由气动装置，左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。气动带动阀杆当顺转时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。本产品广泛应用化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可快速控制管路浓度砂粒状流量与截止。

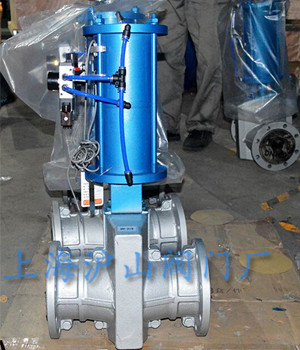

二、GJ6B41X-6L常闭型气动管夹阀产品实拍： 三、GJ6B41X-6L常闭型气动管夹阀主要性能规范：

适用温度	使用介质
≤85℃	矿浆、磨料、干湿型粉尘类

四、GJ6B41X-6L常闭型气动管夹阀主要零件材料：

名称	材料
阀体	铝合金
套管	橡胶
阀杆	铸铜、碳钢
压杆	球墨铸铁
电动头	组合件
托架	球墨铸铁

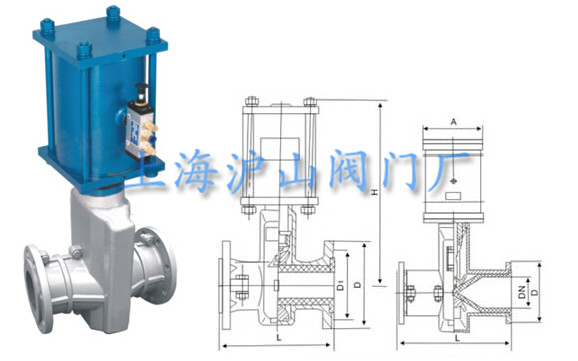

五、GJ6B41X-6L常闭型气动管夹阀主要外形连接尺寸（mm）：

公称通径 （DN）	公称压力 （MPa）	工作压力 （MPa）	L	L1	D	D1	Z-Φ	H	A	重量 （kg）
25	0.6	0.6	160	124	115	85	4-14
32			165	145	*140	100	4-18
40			190	157	*150	110	4-18
50			210	160	160	125	4-18
65			250	199	180	145	4-18
80			300	222	195	160	4-18
100			350	250	215	180	8-18
125			430	318	245	210	8-18
150			500	350	280	240	8-23	1000	265
200	0.4	0.4	650	446	335	295	8-23	1174	330
250			800	516	*395	350	12-23
300			950	562	*445	400	12-23
采用标准     设计与制造：Q/JBGN02     结构长度：Q/JBGN02     法兰连接尺寸：JB78（PN1.0MPa）
