HDZ744X智能自控阀介绍

一、HDZ744X智能自控阀概述：
   智能自控阀是我司技术人员参照国外的先进产品进行设计，吸收微阻缓闭止回阀、液控止回蝶阀、多功能水力控制的基础上研制而成，是水泵控制的换代新产品.它兼具电动闸阀、电动蝶阀以及止回阀的功能，并通过快开缓闭的动作来消除水锤的危害，保护水泵及管网系数安作弄。该阀是当前国内外结构最新颖，性能最先进，进行最可靠的泵站新型控制设备，主要用于自动化给排水泵站离心泵，排污泵，轴流泵等冶金、石化、电力、环保、自来水、家用灌溉、排渍等行业的给排水系统。
二、HDZ744X智能自控阀产品实拍： 三、HDZ744X智能自控阀技术特点：
[安全] 通过智能缓开器的动作来控制阀门在绝对预设压力值下闭闸开启。
[自动] 不用人工不用电。
[简单] 易损件少，结构简单，安装维护方便，基本无须调试便可达到满意效果。
[降耗] 安装位置小，空间节省，节约工程造价。
[可靠] 设计新颖，关键部位均采用特殊材质，阀门的启闭动作灵活可靠，关闭严密不泄漏。
[全能] 可根据现场工况设置各种附加功能，阀门启闭角度机械（电子）显示、在污水、化工各种复杂工况使用、无背压状况下使用等。
[先进] 本产品采用国际最新的正双偏心技术（可自动）、嵌入式密封环技术、橡胶挤压密封技术、可调式闭闸控制技术。
四、HDZ744X智能自控阀工作原理：
   HDZ744X智能自控阀是有阀体、阀瓣、调节阀、缓冲液压缸等组成，外部由调节阀连接，水泵气动时，阀瓣在进口端水力和液压缸的驱动作用下，下腔水压力作用下缓慢开启至全开，关闭时，介质推动阀瓣或活塞上腔压力回水压力推动阀瓣致使阀门关闭，在有阻力液压缸进行缓闭减少水压的冲力，消除破坏性水锤。是目前自动化给排水水泵站性能先进、运行可靠的新型控制设备，其性能具有国内同共产品的领先水平，用户反映良好。
五、HDZ744X智能控制阀性能参数：

公称压力	1.0	1.6	2.5
强密实验	1.5	2.4	3.8
气密实验	6	0.6	0.6
密封式样	1.1	1.76	2.75
工作温度	≦80℃
适用介质	水及物理、化学性质类似于水的介质

六、HDZ744X智能自控阀技术参数：

名称	公称通经mm	适用温度℃	适用介质	流阻系数	最低工作压力（Mpa）
参数	DN150-DN2000	0-120	泥污、污水 油品、海水	0.3-1.1	≥0.1
名称	开关时间 （可调）	开阀时间 （可调）	结构长度标准	法兰标准	泄漏量
参数	快关1-3秒 慢关5-90秒	20-60秒	GB2221-89	GB/T79-94	GB/T13927-92

七、HDZ744X智能自控阀主要材料：

零件名称	阀体	阀芯	阀轴	密封面	填料
材料名称	球墨铸铁	球墨铸铁	-	X：丁晴橡胶	O型密封圈 耐高温垫 柔性石墨
	碳钢	碳钢	不锈钢	H： 不锈钢
	不锈钢	不锈钢	-	Y：硬质合金

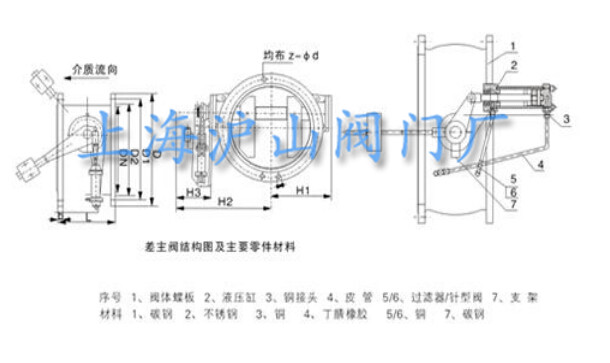

八、HDZ744X智能自控阀主要尺寸：

公称通经	D1	D2	L	Z-￠d	重量（kg）
150	285	240	210	8—￠22	65
200	340	295	230	8—￠22	75
250	395	350	250	12—￠23	100
300	445	400	270	12—￠22	150
350	505	460	290	16—￠22	180
400	565	515	310	16—￠27	220
450	615	656	330	20—￠26	265
500	670	620	350	20—￠26	290
600	780	725	390	20—￠30	480
700	895	840	430	24—￠30	830
800	1015	950	470	24—￠33	1280
900	1115	1050	510	28—￠33	1620
1000	1230	1160	550	28—￠36	1820
1200	1455	1380	630	32—￠39	2350
1400	1675	1590	710	36—￠42	2800
1600	1915	1820	790	40—￠48	5200
1800	2115	2020	870	44—￠48	6050
2000	2325	2230	950	48—￠48	7300
2200	2550	2440	1000	52—￠52	8850
2400	2760	2650	1100	56—￠56	10800
