沪山教你液控单向阀工作原理和使用注意事项

一、液控单向阀的工作原理：

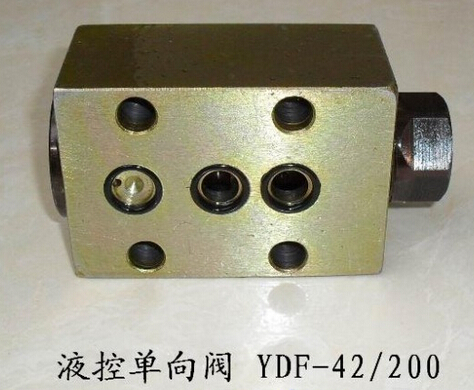

   液控单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。这种液压阀在煤矿机械的液压支护设备中占有较重要的地位。液控单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。当控制油路油控制压力输入 时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。若出油口大于进油口就能使油液反向流动。 二、液控单向阀的使用注意事项：
 1、必须保证液控单向阀有足够的控制压力，绝对不允许控制压力失压。应注意控制压力是否满足反向开启的要求。如果液控单向阀的控制引自主系统时，则要分析主系统压力的变化对控制油路压力的影响，以免出现液控单向阀的误动作。
 2、根据液控单向阀在液压系统中的位置或反向出油腔后的液流阻力（背压）大小，合理选择液控单向阀的结构（简式或复式）及泄油方式（内泄或外泄）。对于内泄式液控单向阀来说，当反向油出口压力超过一定值时，液控部分将失去控制作用，故内泄式液控单向阀一般用于反向出油腔无背压或背压较小的场合；而外泄式液控单向阀可用于反向出油腔背压较高的场合，以降低最小的控制压力，节省控制功率。系统若采用内卸式，则柱塞缸将断续下降发出振动和噪声。
 3、液控单向阀用于平衡回路中。在进行平衡回路设计时，液控单向阀一般不能单独用于平衡回路，否则活塞下降时，由于运动部件的自重使活塞的下降速度超过了由进油量设定的速度，致使缸6上腔出现真空，液控单向阀4的控制油压过低，单向阀关闭，活塞运动停止，直至油缸上腔压力重新建立起来后，单向阀又被打开，活塞又开始下降。
