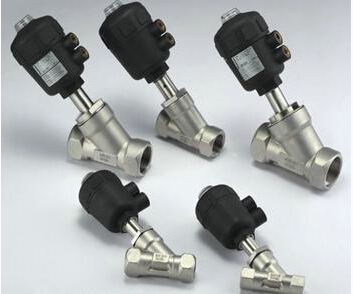

JY2001内螺纹气动角座阀

一、JY2001内螺纹气动角座阀概述：
JY2001内螺纹气动角座阀以304、316不锈钢为主要制造材质，广泛用于啤酒，纺织印染和漂白，制药及医疗设备，食品加工，橡胶机械，有机和无机化工，清洗消毒高温灭菌，水处理等行业，适用于介质为水，液体，中性气体，水蒸汽，轻微腐蚀性气体及液体。内螺纹气动角座阀采用独特的固定式活塞密封,长寿命的阀杆和先进的气体执行器，来保证阀门的质量。先进的气动控制器：加厚工程外壳，具有常开、常闭、双动控制。外部先导角座阀，溢流口与滑块间有自调节密封压盖 , 阀体角座结构可实现较大流量。 二、JY2001内螺纹气动角座阀工作原理：
    内螺纹气动角座阀可分为单作用和双作用。单作用气动头通常为一个气孔，根据弹簧复位达到开启和关闭的作用；双作用气动头通常为两个孔，给气控制其开关。
三、JY2001内螺纹气动角座阀产品特点：
1、Y型设计、流通性好、流阻小、无水锤。
2、高端执行器、360°旋转、任意角度安装。
3、揳型密封、阀杆自动校正、自润滑、免维护。
4、开启灵活、工作稳定、应用广泛、结构紧凑、轻巧美观。
5、欧系精装、技术精湛、超长寿命、密封可靠、替代进口。
四、JY2001内螺纹气动角座阀其他说明：

接口D [英寸]	内孔 [mm]	KV值 [m /h]	最大工作压力 [bar]	要求最小的控制压力[bar]	执行机构尺寸 [ mm]	流向	控制功能
G3/8″	13	3.7	0～16	4～7	40	阀座上方
G1/2″	15	4.2	0～16	4～7	50	阀座上方
G3/4″	20	8.	0～16	4～7	50	阀座上方
G 1″	25	19	0～16	4～7	63	阀座上方
G1 1/4″	32	27.5	0～16	4～7	63	阀座上方
G1 1/2″	40	42	0～16	4～7	63	阀座上方
G 2″	50	52	0～16	4～7	80	阀座上方
G2 1/2″	65	77	0～16	4～7	80	阀座上方

五、JY2001内螺纹气动角座阀外形尺寸：

接口D [英寸]	内孔 [mm]	执行机构尺寸 [ mm]	A	B	C	E	F	H	A/F
G1/2″	15	50	85	173	13	64	44	137	27
G3/4″	20	50	95	178	14	64	44	145	32
G 1″	25	63	105	200	18	80	52	173	41
G1 1/4″	32	63	120	225	19	80	52	210	50
G1 1/2″	40	63	130	235	19	80	52	245	55
G 2″	50	80	150	290	23	101	61	301	70
G2 1/2″	65	80	185	315	30	101	61	315	70
