X43W-10C铸钢二通旋塞阀

一、X43W二通铸钢旋塞阀概述：
   X43W二通铸钢旋塞阀生产标准有：国标、美标、德标及日标等，更有超高压6A标准（15000LB），设计和制造完全符合API Spec 6A《井口和采油树设备规范》的要求，可与国内外符合API Spec 6A规范的设备配套盒相互使用。X43W二通铸钢旋塞阀采用碳钢材质制作，阀芯可选用：不锈钢、黄铜或碳钢材质，适用介质工作温度小于200℃的油品、煤气等。
二、X43W二通铸钢旋塞阀工作原理：
    X43W二通铸钢旋塞阀是柱塞形的旋转阀，启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，起到切断和接通介质以及分流介质的作用，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。
三、X43W二通铸钢旋塞阀产品特点：
1、不受安装方向的限制，介质的流向可任意。
2、适用于经常操作，启闭迅速、轻便、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修、密封性能好。
4、阀体、阀芯材料可根据使用情况随意更换，结构简单，密封性能好，使用广泛。
四、X43W二通铸钢旋塞阀主要性能规范：

型号	公称压力PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X43W-1.0C	1.0	1.5	1.1	煤气、油品	≤200

五、X43W二通铸钢旋塞阀零部件材料：

零件名称	阀体	塞子	填料压盖	填料
X43W-1.0C	铸钢	铸钢	可锻铸铁	油浸石棉盘根、柔性石墨

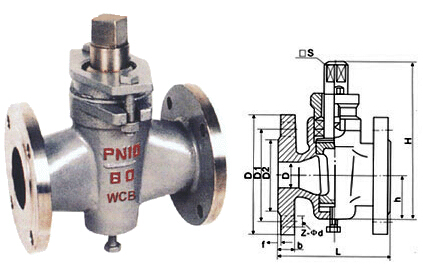

六、X43W二通铸钢旋塞阀产品尺寸：

型号	公称通径DN（mm）	尺寸（mm）
		L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0C	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	3	30	12-φ23	100	263	760
