    J641H气动高温截止阀结构特点

    来源:http://www.hsfamen.com    2016-05-24 14:05:18

    一、J641H气动高温截止阀概述:
           J641H气动高温截止阀采用双作用气缸,利用上腔进气或者下腔进气来远距离控制阀门,阀门操作方便、灵活。气缸使用介质:压缩空气,氮气。气动截止阀结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。气动截止阀阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。

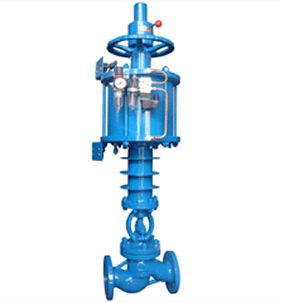

    气动高温截止阀
    二、J641H气动高温截止阀结构特点:
    1、选材考究,符合国内、外相关标准,结构合理,造型美观。
    2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
    4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
    5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
    6、阀体材料品种齐全,填料垫片可根据实际工况或用户要求合理选配,能适用于各种压力温度及介质工况。
    7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
    三、J641H气动高温截止阀执行标准:
    设计与制造    GB/T1223
    连接端尺寸    结构长度    GB/T12221
    法兰尺寸    JB/T79
    检验与试验    JB/T9092
    材 料

    碳钢    GB/T12229
    不锈钢    GB/T12230
    合金钢    Q/ZB6
    标 志    GB/T12220
    供 货    JB/T7928
    四、J641H气动高温截止阀主要零件材料:
    阀体  阀盖  阀瓣  密封圈  阀杆  填料  适用介质  适用温度
    (≤℃)
    WCB  WCB+D507MO   D577  2Crl3  柔性石墨  水、油品、蒸汽  425
    ZGlCrl8Ni9Ti   0Crl8Ni9Ti
    Stellite12
    Stellite6  lCrl8Ni9Ti   PTFE  硝酸类  200
    ZGlCrl8Ni2Mo2Ti  CF8M
    Stellite12
    lCrl8Ni2Mo2Ti  lCrl8Ni2Mo2Ti  PTFE  磷酸类、
    碱类、混酸
    200
    ZG00Crl7Nil4M02  CF3M
    Stellite12
    Stel1ite6  316L  PTFE  磷酸类、
    尿素、甲铵液
    200
    ZGlCr5MO  ZGlCr5MO
    Stellite12
    Stel1ite6  25Cr2Mo1VA  柔性石墨  水、油品、蒸汽  550
    五、J641H气动高温截止阀主要外形尺寸、连接尺寸:
    J641H气动法兰截止阀结构图
    公称压力
    PN(MPa)
    公称通径
    DN(mm)
    标准值  参考值
    D1  n2  D6  f1  Z-φd  L1
    1.6  50  230  160  125  100      16      4-φ18  185  645
    65  290  180  145  120      18      4-φ18  232  690
    80  310  195  160  135      20      8-φ18  232  715
    100  350  215  180  155      20      8-φ18  232  770
    125  400  254  210  185      22      8-φ18  283  780
    150  480  280  240  210      24      8-φ23  283  810
    200  600  335  295  265      26      12-φ23  283  967
    250  622  405  355  320      30      12-φ25  283  1143
    300  698  460  410  375      30      12-φ25  283  1292
    2.5  50  230  160  125  100      20      4-φ18  185  645
    65  290  180  145  120      22      8-φ18  232  690
    80  310  195  160  135      22      8-φ18  232  715
    100  350  230  190  160      24      8-φ23  232  770
    125  400  270  220  188      28      8-φ25  283  780
    150  480  300  250  218      30      8-φ25  283  810
    200  600  360  310  278      34      12-φ25  283  967
    250  622  425  370  332      36      12-φ30  283  1143
    300  698  485  430  390      40      16-φ30  283  1292
    4.0  50  230  160  125  100  88  20  4-φ18  185  645
    65  290  180  145  120  110  22  8-φ18  232  690
    80  310  195  160  135  121  22  8-φ18  232  715
    100  350  230  190  160  150  24  4.5  8-φ23  232  770
    125  400  270  220  188  176  28  4.5  8-φ25  283  782
    150  480  300  250  218  204  30  4.5  8-φ25  283  875
    200  600  375  320  282  260  38  4.5  12-φ30  283  1160

  •
