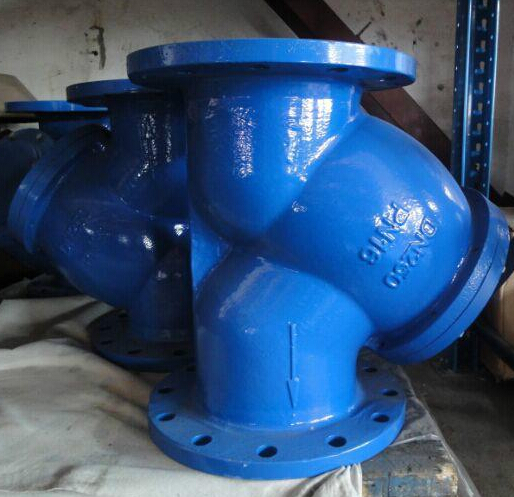

Y型水用过滤器（GL41H-16）工作原理及技术参数

一、Y型水用过滤器概述：
   水过滤器用于管理管道除输送介质：热水、冷水、污水等各种机械杂质，特别是锅炉房循环水泵前均需安此产品。通常过滤网目数为18-30目为了清除系统中的机械杂质，使设备和管道免受堵塞和磨损。工作压力16-40Kg/Cm2，在额定流速下压损为0.05-0.1米水柱。
二、Y型水用过滤器工作原理：
   该产品安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。 三、Y型水用过滤器产品特点：
1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径一般与进口管路口径一致。
2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择：主要考虑需拦截的杂质粒径依据介质流程工艺要求而定。通水网为18-30目、通气网为40-100目、通油网为100-480目。
4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算：水用过滤器在一般计算额定流速下压力损失为0.52～1.2kpa。
四、Y型水用过滤器主要技术参数：

壳体材质	黄铜	碳钢	不锈钢
公称通径	15～500mm
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度（℃）	-30~380	-80~425	-80~450
公称压力（MPa）	1.6~10（150Lb~600Lb）
过滤精度（目/in）	10~300
