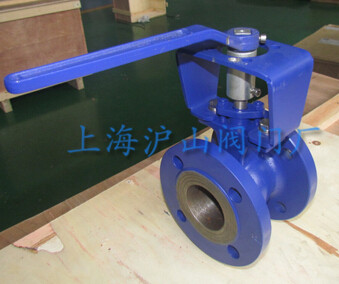

    VQ47H-16C手动法兰V型球阀

    来源:http://www.hsfamen.com    2016-05-31 22:05:12

    一、VQ47H-16C手动法兰V型球阀产品概述:
       本公司生产的V40F/H手动V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。

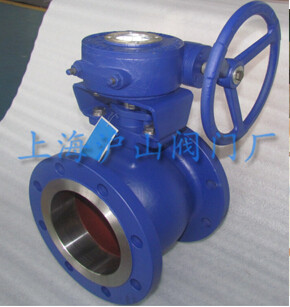

    VQ47H-16C手动法兰V型球阀 VQ347法兰涡轮V型球阀
    二、VQ47H-16C手动法兰V型球阀 其主要特点是:
    1、不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
    2、具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
    3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
    4、当法兰V型球阀关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
    手动V型球阀结构图
    三、手动法兰V型球阀主要性能规范:
    公称压力 PN(MPa) 试验压力 适用介质 适用温度
    壳体试验 密封试验
    1.6 2.4 1.76 水、油、气及高粘度、含纤维、固体颗粒等介质 -28℃~550℃
    2.4 3.75 2.75
    4.0 6.0 4.4
    应用规范 连接法兰 JB79-59 GB20592-97 AMSI B16.5
    检验和试验 JB/T 9092-99 、API 598
     四、手动法兰V型球阀工艺处理:
    1、表面镀硬铬:球体表面镀硬铬,常用普通介质硬密封工艺;
    2、表面喷焊司太立合金:腐蚀性介质常用工艺;
    3、表面喷碳化钨:固体颗粒性介质及要求长寿命工况;
    4、表面离子氮化:一般固体颗粒介质;
    5、小流量缺球:DN25以内要求精确调节流量的普通介质。

  •
