DYH41X快闭式止回阀（Y型）说明书

 一、DYH41X快闭式止回阀概述：
   DYH41X快闭式止回阀DYH41X用于水泵出口处，在水泵停止时，起快速止回，防止水锤产生的作用。
二、DYH41X快闭式止回阀主要技术性能：
1、DYH41X快闭式止回阀主阀体采用DYH41X膜片式结构，密封副为非金属密封；阀门一般要求水平安装，与管道的连接形式为法兰连接，法兰连接尺寸按国家标准GB/T17241.6执行。

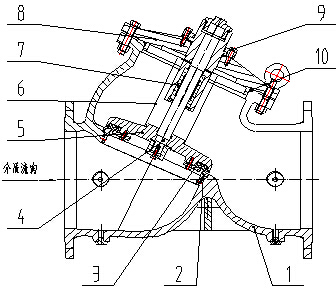

2、DYH41X快闭式止回阀由阀体、阀盖、中心轴、铜套、阀座、阀瓣等主要零件组成，通过控制阀瓣的上下运动来实现阀门的启闭。
3、DYH41X快闭式止回阀具有水力自动控制特点，能与水泵联锁，在水泵停止时，起快速止回，防止水锤产生的作用。
4、DYH41X快闭式止回阀密封效果良好，保证阀门泄漏量为零泄漏。
5、DYH41X快闭式止回阀阀体采用Y形流线型结构，结构合理。
6、DYH41X快闭式止回阀可实现在线维修。
7、铸件采用先进的铸造工艺铸造，应有良好的表面涂漆，涂漆方式采用烤漆，涂漆颜色由买方确定。 三、DYH41X快闭式止回阀应用范围
1、适用于清水、原水（含泥砂）、污水、海水、油品等系统。
2、工作压力（MPa）：PN1.0、1.6
3、使用温度：﹣10℃～130℃
4、通径：DN50～DN1000mm
5、酸碱度：强酸、强碱浓溶液除外均可用（PH值在5-10之间）。
6、产品主要零部件采用不锈钢、球铁。密封圈全部采用进口橡胶原料，根据温度选用不同材料；且阀门主体内外腔经过环氧树脂喷涂处理。耐磨损、防腐蚀、不易锈蚀，不会造成污染物生成，无放射性，不会影响和危害环境及破坏生态平衡。
四、DYH41X快闭式止回阀主要尺寸：

公称通	L	H	D			D1			n-d
径DN
（mm）			1	1.6	2.5	1	1.6	2.5	1	1.6	2.5
			Mpa	Mpa	Mpa	Mpa	Mpa	Mpa	Mpa	Mpa	Mpa
50	205	293	165	165	165	125	125	125	4-18	4-18	4-18
65	216	328	185	185	185	145	145	145	4-18	4-18	8-18
80	250	364	200	200	200	160	160	160	8-18	8-18	8-18
100	320	418	220	220	235	180	180	190	8-18	8-18	8-22
125	365	481	250	250	270	210	210	220	8-18	8-18	8-26
150	415	543	285	285	300	240	240	250	8-22	8-22	8-26
200	457	673	340	340	360	295	295	310	8-22	12-22	12-26
250	533	792	385	405	425	350	355	370	12-22	12-26	12-30
300	610	927	445	460	485	400	410	430	12-22	12-26	16-30
350	686	957	505	520	555	460	470	490	16-22	16-26	16-33
400	762	1188	565	580	620	515	525	550	16-26	16-30	16-36
450	914	1218	615	640	670	565	585	600	20-26	20-30	20-36
500	978	1256	670	715	730	620	650	660	20-26	20-30	20-36
600	1200	1600	780	840		725	770		20-20	20-36
700	1450	1750	895	910		840	840		24-30	24-36
800	1560	1900	1015	1025		950	950		24-30	24-39
900	1800	2100	1115	1125		1050	1050		28-33	28-39
1000	2000	2400	1230	1255		1160	1170		28-36	28-42
