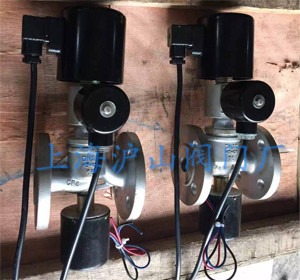

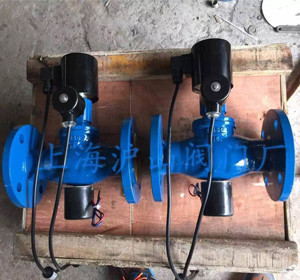

ZCSTH自保持电磁阀（带反馈）

一、ZCSTH自保持电磁阀产品用途：
   本阀是水电站冷却水片控系统中替代液动阀的专用产品。广泛应用于水电、染化、纺织、印染、食品、卷烟、水泥制品、石油化工、冶金、居民用水等部门及其它各工业部门的管路系统中。 二、ZCSTH自保持电磁阀工作原理：
   电磁导阀采用具有机械式自锁记忆功能的双先导结构的自保持式。当部件线圈“B”通电，电磁阀打开，然后断电，此时电磁阀为常通状态，当部件线圈“A”通电，电磁阀关闭，然后断电，此时电磁阀为常闭状态。若线圈“A”、“B”同时通电，此时电磁阀为常通状态，线圈也不会因此烧坏，因此该阀是双线圈自保持式水液电磁阀换代更新产品。
三、ZCSTH自保持式电磁阀主要详细参数：

工作介质	水液、空气、油、蒸汽、蒸馏水等
介质温度℃	≤180
公称压力 Mpa	1.6
工作压差 Mpa	0.1-0.8     \      0.1-1.6
电源电压	AC220V DC24V其余规格可作特殊订货
额定流量系数 KV	按JB/T7352-94规定
泄漏量 ml/min	按JB/T7352-94·F规定
公称通径 mm	DN25-DN300
功耗 VA	小线圈(DN150以下)AC≤36VA DC≤20W、大线圈(DN150以下)AC≤50VA DC≤35W
防爆标志	ExmIIT4
防爆证编号	GYB071325X
出线口接头	内螺纹M20×1.5或1.5米防爆引线
环境温度	-5～+60℃(不结冻)

四、ZCSTH自保持式电磁阀主要安装事项：
1、安装时应注意阀体上箭头应与介质流向一致；
2、不可装在有直接滴水或溅水的地方且电磁阀应垂直向上安装。
3、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
4、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。
5、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。
6、当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。
