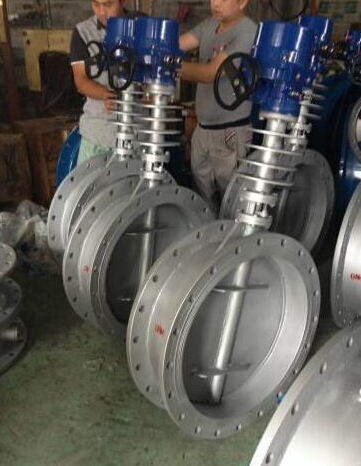

电动高温蝶阀的特点及工作原理

一、电动高温蝶阀的特点：
    电动高温蝶阀采用优质碳钢和不锈钢，内腔通水冷却；单水冷结构阀体采用优质碳钢内加隔热层及优质耐火材料，两者蝶板均采用双层优质耐热钢，内腔和轴通水冷却，并在阀出口处设有流量开关报警功能，同时在进出口设有二个流量调节阀。具有耗水量少、耐高温、体积小、转动灵活、使用寿命长、操作维护方便等优点。   二、电动高温蝶阀工作原理：
    电动高温蝶阀-电动执行器能工巧匠通过曲柄、带动阀轴、蝶板旋转、达到调介质流量的目的。电动高温蝶阀用于催化裂化装置能量烟气回收系统,装置的正常操作温度680℃,允许最高连续使用温度720℃,最高超温800℃,输送含有催化剂颗粒的再生烟气介质。由于介质对阀门冲刷强烈,为防止阀体壁厚因冲刷减薄而失效,阀体内大面积堆焊硬质合金,阀体极易产生变形和开裂,堆焊难度较大。因为系统温度较高,金属材料在高温中机械性能急剧下降,电动高温蝶阀阀门应选用耐高温材料。为防止阀门泄漏超标,引起系统烟机不能正常停车,从而造成重大事故,对阀门密封结构及其零件的加工精度要求较高。电动高温蝶阀阀体由钢板和锻件法兰焊接而成。阀杆为整体锻件结构,由外部轴承座支撑,并通过二端销连接带动阀瓣转动。2个半圆阀座前后错开,与阀瓣呈对称式分布,结合对称式流线形结构的阀瓣,使阀门具有良好的流通性能。3组填料密封,外加密封剂和吹扫二道辅助密封组成了高可靠性阀杆填料密封系统。
