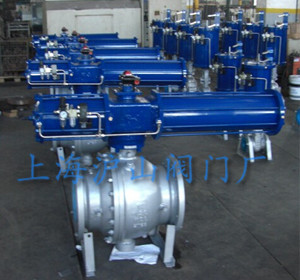

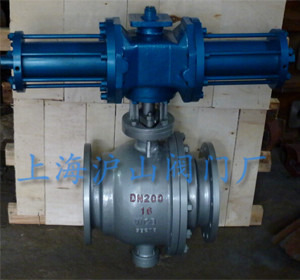

FQ647M喷煤粉卸灰球阀、MQ647H气动喷煤粉卸灰球阀

一、FQ647M喷煤粉卸灰球阀产品介绍：
   FQ647M喷煤粉卸灰球阀的密封圈采用PPL耐磨密封圈，使得密封经久耐用。阀座与阀体之间采用卡套式连接能够挡住灰尘进入阀座下面，避免阀座被涨死。特别适用于高炉煤粉喷吹、含尘含固体粉末管道系统、空气管路及喷枪管路等工况。
二、FQ647M喷煤粉卸灰球阀工作原理：
    FQ647M喷煤粉卸灰球阀是密封材质选用PPL来密封，这种材质不仅耐高温，而且耐磨性能也很好。密封圈底部设有弹簧，因此他的预紧性能非常可靠，而且他的自动补偿功能也很好。卸灰球阀和固定球阀的结构基本上差不多，都是由上，下轴把球心固定在中心点上，在介质的压力下，不会发生位移。 三、FQ647M喷煤粉卸灰球阀产品特点：
1、阀座带有磨损自动补偿装置，更可靠的确保球阀的密封性能。
2、密封圈采用特殊材料制成，具有耐高温、耐磨损、使用寿命长的特点。
3、密封副形式多样，根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计。
4、根据需要可设置注脂辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封。
5、可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
6、阀杆采用整体锻造并调制处理，硬度达到HB220～250，阀杆采用防吹出结构设计，根据需要可加长阀杆用于埋地场所。
四、FQ647M喷煤粉卸灰球阀主要零件材质：

零件名称	材质
阀体、阀盖	WCB
球体、阀座	1Cr18Ni9Ti+硬铬
阀杆	2Cr13
密封圈	特种耐磨耐高温四氟
螺栓	中碳钢

五、FQ647M喷煤粉卸灰球阀技术参数：

公称压力	1.6MPa
公称通径	2.4MPa
高压液密封	1.76MPa
低压液密封	0.6MPa
适用温度	-28-300℃
适用介质	含尘埃气体、煤粉等
结构长度按	GB1221-89
法兰尺寸按	GB9113、JB79-59
检验试验按	JB/T9092-99
驱动方式	手动、气动

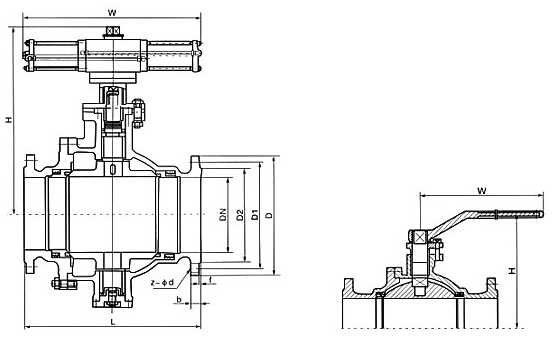

六、FQ647M喷煤粉卸灰球阀主要尺寸：

公称压力PN（MPa）	公称通径DN（mm）	尺寸（mm）
		L	D		H
			手动	气动	手动	气动
MQ347AF-1.6/2.5 MQ647AF-1.6/2.5	25	180	140	235	90	298
	32	200	155	235	107	304
	40	220	250	330	127	370
	50	220	250	330	140	367
	65	241	350	400	164	425
	80	283	350	510	177	484
	100	305	420	510	206	531
	125	356	700	580	292	570
	150	394	1000	720	320	570
	200	457	-	720	-	610
	250	533	-	900	-	670
	300	610	-	1050	-	740
	350	686	-	1290	-	790
	400	762	-	1600	-	905
