图1-23倒流防止器
1一第l级止回阀    2一排水泄压器    3一第2级止回阀

二、倒流防止器的工作原理：

   正常供水时，水从第l级止回阀经过排水泄压器，通过第2级止回阀后向用户供水，第l级止回阀进口的高压水由高压软管与排水泄压器内隔膜上腔相通，隔膜下腔与第1级止回阀出口(第2级止回阀进口)相通。由于在隔膜上、下存在一定压差，使阀瓣下移关闭排水泄压器，事故时，当进水口处由于某种原因压力降低时，在隔膜上、下形成的压差低于设定值时，排水泄压器内的弹簧会推动阀瓣向上运动，打开排水泄压器使水不会回流到进水口端。

图1—24倒流防止器安装示意图
       1一进水口阀门   2一Y形过滤器   3一可曲挠橡胶接头
4一倒流防止器   5一空气隔阻器   6一出水口阀门

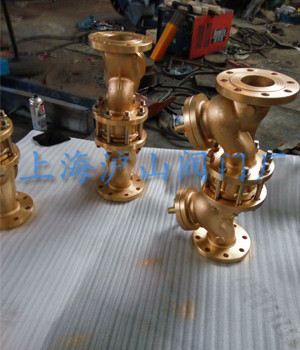

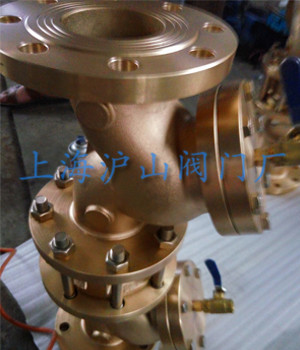

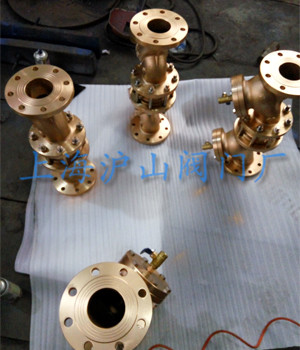

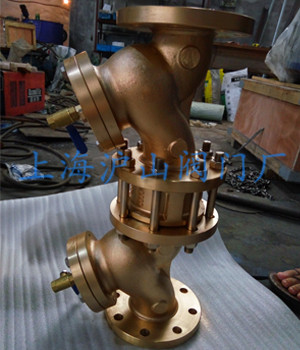

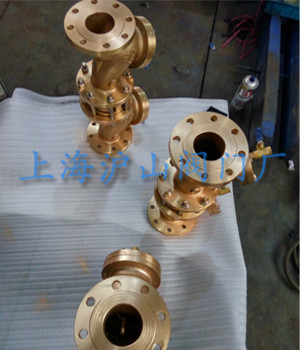

三、HS41X黄铜倒流防止器实拍：
